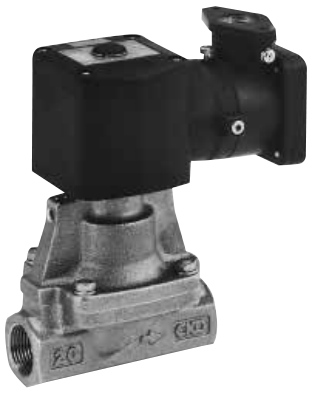

CKD AP11E2/AP12E2 Explosion-Proof Pilot Operated 2-Port Solenoid Valve (General Purpose, Piston Drive, NC/NO, Steam Capable)
AP11E2는 통전하면 열리는 NC형, AP12E2는 통전하면 닫히는 NO형인 내압 방폭 구조(d2G2)의 피스톤 구동 파일럿 작동 포핏 2포트 전자밸브입니다. 공기, 물, 등유, 오일, 증기에 쓰고 포트는 Rc1/2, Rc3/4, Rc1입니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (50 mm²/s 이하) / 증기 |
| 밸브 구조 | 파일럿 작동 포핏, 피스톤 구동, NC (통전 시 열림: AP11E2) / NO (통전 시 닫힘: AP12E2) |
| 방폭 구조 | 내압 방폭 구조 d2G2 (내압 방폭 등급 2 / 발화도 G2) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 중국 인증(NEPSI) 중 선택 (주문 코드: 공란 = TIIS, CN = NEPSI) |
| 방폭 인증 번호 | 일본 적합 증명 번호: AP11E2 No. T64351, AP12E2 No. T64354; 중국 적합 인증 번호: 2020322307003155; 중국 방폭 규격 NEPSI 취득: GYB20. 2593X |
| 사용 환경 | 옥외 / 폭발성 가스 (내압 방폭 등급 1~2 / 발화도 G1~G2) |
| 사용 압력 차 | 0.05~1.2 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 2 MPa (유체가 증기일 때 1 MPa) |
| 내압 | 10 MPa (수압) |
| 유체 온도 | 5~181 °C |
| 사용 주위 온도 | -10~40 °C |
| 코일 내열 등급 | 180 (H) |
| 시트 누설 | 300 cm³/min 이하 (공기, 측정 압력: AP11E2 0.05~1.2 MPa, AP12E2 0.05~0.5 MPa) |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 자유 (사용 압력 차 범위 내) |
| 포트 사이즈 / 오리피스 크기 | AP11E2·AP12E2: -15A Rc1/2 (ø15 mm), -20A Rc3/4 (ø20 mm), -25A Rc1 (ø25 mm) |
| 최소 사용 압력 차 | 0.05 MPa (≈7.3 psi, 0.5 bar) |
| 최대 사용 압력 차 (MPa, AC) | AP11E2: 공기 1.2, 물·등유 1.0, 오일 0.6, 증기 1.0; AP12E2: 전 유체 0.5 |
| 유량 특성 | -15A: C 21 dm³/(s·bar), b 0.22, Cv 4.5; -20A: Cv 9.3, 유효 단면적 162 mm²; -25A: Cv 12.0, 유효 단면적 231 mm² |
| 몸체 / 밸브 시트 / O링 재질 | 몸체: 청동 (표준 C, K) 또는 스테인리스강 (F, N), 밸브 시트: PTFE, O링: FKM; K, N은 오일 금지 처리 옵션 |
| 코일 | 코일 4: 내열 180(H) 방폭 코일 |
| 외부 배선 인입 방식 | T (표준): 전선관 나사 (G1/2) (중국 인증 선택 시 1/2NPT); L: 내압 패킹 (G1/2) 접속, 케이블 외경 ø7.5~ø8.4; M: 내압 패킹 (G1/2) 접속, 케이블 외경 ø8.5~ø9.4 |
| 정격 전압 | 100 VAC 50/60 Hz (110 VAC 60 Hz 겸용), 200 VAC 50/60 Hz (220 VAC 60 Hz 겸용) |
| 피상 전력 / 소비 전력 | AP11E2: 피상 전력 유지 시 50 Hz 18 VA / 60 Hz 15 VA, 기동 시 50 Hz 29 VA / 60 Hz 24 VA, 소비 전력 AC 50 Hz 8 W / 60 Hz 7 W; AP12E2: 피상 전력 유지 시 50 Hz 22 VA / 60 Hz 18 VA, 기동 시 50 Hz 35 VA / 60 Hz 29 VA, 소비 전력 AC 50 Hz 8.7 W / 60 Hz 6.7 W |
| 무게 | -15A: 1.9 kg, -20A: 2.3 kg, -25A: 3.0 kg (AP11E2, AP12E2 공통) |
