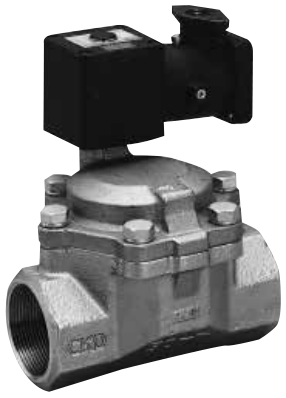

CKD AP21E4/AP22E4 Explosion-Proof Pilot Operated 2-Port Solenoid Valve (General Purpose, Piston Drive, NC/NO)
AP21E4는 통전하면 열리는 NC형, AP22E4는 통전하면 닫히는 NO형인 내압 방폭 구조(d2G4)의 피스톤 구동 파일럿 작동 포핏 2포트 전자밸브입니다. 공기, 물, 등유, 오일에 쓰고 포트는 Rc1 1/4~Rc2와 32~50 플랜지입니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 작동 포핏, 피스톤 구동, NC (통전 시 열림: AP21E4) / NO (통전 시 닫힘: AP22E4) |
| 방폭 구조 | 내압 방폭 구조 d2G4 (내압 방폭 등급 2 / 발화도 G4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 중국 인증(NEPSI) 중 선택 (주문 코드: 공란 = TIIS, CN = NEPSI) |
| 방폭 인증 번호 | 일본 적합 증명 번호: AP21E4 No. T64349, AP22E4 No. T64352; 중국 적합 인증 번호: 2020322307003155; 중국 방폭 규격 NEPSI 취득: GYB20. 2593X |
| 사용 환경 | 옥외 / 폭발성 가스 (내압 방폭 등급 1~2 / 발화도 G1~G4) |
| 사용 압력 차 | 0.05~1.2 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 1.6 MPa |
| 내압 | 3.2 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | 130 (B) |
| 시트 누설 | 1 cm³/min 이하 (공기, 측정 압력: AP21E4 0.05~1.2 MPa, AP22E4 0.05~0.5 MPa) (PTFE 실링은 400 이하) |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 자유 (사용 압력 차 범위 내) |
| 포트 사이즈 / 오리피스 크기 | AP21E4·AP22E4: -32A Rc1 1/4, -32F 32 플랜지 (ø35 mm); -40A Rc1 1/2, -40F 40 플랜지 (ø43 mm); -50A Rc2, -50F 50 플랜지 (ø53 mm). 플랜지는 JIS B2210 10K이며 상대 플랜지는 제품에 포함되지 않아 별도 구입 |
| 최소 사용 압력 차 | 0.05 MPa |
| 모델별 최대 사용 압력 차 (MPa) | AP21E4: 공기 AC 1.2 / DC 0.6, 물·등유 AC 1.0 / DC 0.6, 오일 AC 0.6 / DC 0.6; AP22E4: 전 유체 AC 0.5 / DC 0.5 (DC 열은 다이오드 일체형 코일에 적용) |
| 유량 특성 | -32A·-32F: 오리피스 ø35 mm, Cv 25, 유효 단면적 460 mm²; -40A·-40F: ø43 mm, Cv 34, 625 mm²; -50A·-50F: ø53 mm, Cv 53, 975 mm² |
| 몸체 / 밸브 시트 / O링 재질 | 몸체: 청동 (표준) 또는 스테인리스강; 조합: 0 (표준) 청동, NBR 시트·NBR O링 / B 청동, FKM 시트·FKM O링 / C 청동, PTFE 시트·FKM O링 / D 스테인리스강, NBR / E 스테인리스강, FKM / F 스테인리스강, PTFE 시트·PTFE O링; H~N은 같은 조합의 오일 금지 처리 옵션 |
| 코일 | 코일 3: 내열 130(B) 방폭 코일, 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (코일 5는 다이오드가 AC 전원 전압을 DC 코일 전압으로 변환) |
| 외부 배선 인입 방식 | T (표준): 전선관 나사 (G1/2) (중국 인증 선택 시 1/2NPT); L: 내압 패킹 (G1/2) 접속, 케이블 외경 ø7.5~ø8.4; M: 내압 패킹 (G1/2) 접속, 케이블 외경 ø8.5~ø9.4 |
| 옵션 | 수동 조작 (락 가능, AP21E4만 선택 가능) |
| 정격 전압 | 100 VAC 50/60 Hz (110 VAC 60 Hz 겸용), 200 VAC 50/60 Hz (220 VAC 60 Hz 겸용) (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC). 코일 5는 100 VAC 50/60 Hz 또는 200 VAC 50/60 Hz에 사용 |
| 피상 전력 / 소비 전력 | AP21E4: 피상 전력 유지 시 50 Hz 18 VA / 60 Hz 15 VA, 기동 시 50 Hz 29 VA / 60 Hz 24 VA, 소비 전력 AC 50/60 Hz 8/7 W, DC 11.6 W; AP22E4: 피상 전력 유지 시 50 Hz 22 VA / 60 Hz 18 VA, 기동 시 50 Hz 35 VA / 60 Hz 29 VA, 소비 전력 AC 50/60 Hz 8.7/6.7 W, DC 15.5 W |
| 무게 | 32A: 4.0 kg, 32F: 7.5 kg, 40A: 5.0 kg, 40F: 8.5 kg, 50A: 6.5 kg, 50F: 10.5 kg (AP21E4, AP22E4 공통) |
