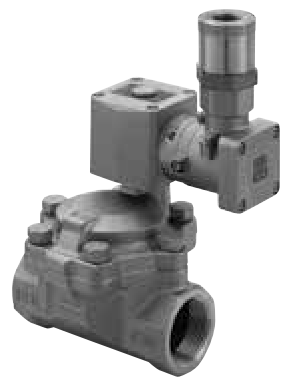

CKD AP21EX4 Explosion-Proof Pilot Operated 2-Port Solenoid Valve (General Purpose, Piston Drive, NC)
AP21EX4는 내압 방폭 구조(Ex d IIB T4)의 피스톤 구동 파일럿 작동 포핏 2포트 전자밸브로, 통전하면 열리는 NC형입니다. 공기, 물, 등유, 오일에 쓰고 포트는 Rc1 1/4~Rc2와 32~50 플랜지입니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 작동 포핏, 피스톤 구동, NC (통전 시 열림) |
| 방폭 구조 | 내압 방폭 구조 Ex d IIB T4 (그룹 IIB / 온도 등급 T4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 한국 인증(KOSHA) 중 선택 (주문 코드: 공란 = TIIS, KR = KOSHA) |
| 방폭 인증 번호 | AC 코일 (내열 180(H)): 일본 No. TC20594 / 한국 16-AV4BO-0150X; DC 코일 및 다이오드 일체형 AC 코일 (130(B)): 일본 No. TC20618 / 한국 16-AV4BO-0147X |
| 사용 환경 | 옥외 / 폭발성 가스 (그룹 IIB / 온도 등급 T4) |
| 사용 압력 차 | 0.05~1.2 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 1.6 MPa |
| 내압 | 3.2 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | AC 코일 180 (H), DC 코일 130 (B), AC 다이오드 일체형 코일 130 (B) |
| 시트 누설 | 1 cm³/min (ANR) 이하 (공기, 측정 압력 0.05~1.2 MPa) (PTFE 실링은 400 이하) |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 자유 (사용 압력 차 범위 내) |
| 포트 사이즈 | 32A: Rc1 1/4, 32F: 32 플랜지, 40A: Rc1 1/2, 40F: 40 플랜지, 50A: Rc2, 50F: 50 플랜지 (플랜지는 JIS B2210 10K, 상대 플랜지는 제품에 포함되지 않아 별도 구입) |
| 최소 사용 압력 차 | 0.05 MPa |
| 최대 사용 압력 차 (MPa) | 공기 AC 1.2 / DC 0.6, 물·등유 AC 1.0 / DC 0.6, 오일 AC 0.6 / DC 0.6 (전 모델 공통, DC 열은 다이오드 일체형 코일의 AC 전원에도 적용) |
| 유량 특성 | -32A·-32F: 오리피스 ø35 mm, Cv 25, 유효 단면적 460 mm²; -40A·-40F: ø43 mm, Cv 34, 625 mm²; -50A·-50F: ø53 mm, Cv 53, 975 mm² |
| 몸체 / 밸브 시트 / O링 재질 | 몸체: 청동 (표준) 또는 스테인리스강; 조합: 0 (표준) 청동, NBR 시트·NBR O링 / B 청동, FKM 시트·FKM O링 / C 청동, PTFE 시트·FKM O링 / D 스테인리스강, NBR / E 스테인리스강, FKM / F 스테인리스강, PTFE 시트·PTFE O링; H~N은 같은 조합의 오일 금지 처리 옵션 |
| 코일 | 코일 3: 내열 130(B) 방폭 코일 (DC용), 코일 4: 내열 180(H) 방폭 코일 (AC용), 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (AC용) |
| 적용 케이블 외경 | ø7.5~ø9.5 / ø9.5~ø10.5 / ø10.5~ø11.5 / ø11.5~ø13.5 (주문 코드 9 / 10 / 11 / 13) |
| 옵션 | 수동 조작 (락 가능) |
| 정격 전압 | 100 VAC 50/60 Hz, 200 VAC 50/60 Hz (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC) |
| 피상 전력 / 소비 전력 | 피상 전력: 유지 시 50 Hz 18 VA / 60 Hz 15 VA, 기동 시 50 Hz 29 VA / 60 Hz 24 VA; 소비 전력: AC 50/60 Hz 8/7 W, DC 11.6 W |
| 무게 | 32A: 4.2 kg, 32F: 7.7 kg, 40A: 5.2 kg, 40F: 8.7 kg, 50A: 6.7 kg, 50F: 10.7 kg |
