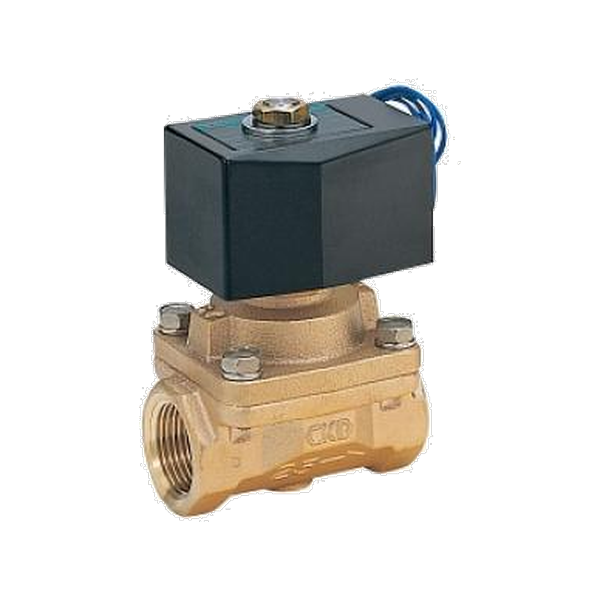

CKD APK11 Pilot Operated 2-Port Valve
APK11은 파일럿 킥 포핏 구조의 범용 2포트 전자밸브입니다. 평상시 닫혀 있는 NC형이고 공기·저진공·물·등유·오일에 쓰며 포트는 Rc1/4~Rc1입니다.
| 작동 유체 | 공기 / 저진공 (1.33x10³ Pa (abs)) / 물 / 등유 / 오일 (20 mm²/s 이하) |
| 밸브 구조 | 파일럿 킥 포핏, 피스톤 구동, NC |
| 사용 압력 차 | 0~1.0 MPa |
| 최고 사용 압력 | 2 MPa |
| 내압 | 4 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) |
| 몸체/씰 재질 | 청동 / NBR |
| 포트 사이즈 | Rc1/4, Rc3/8, Rc1/2, Rc3/4, Rc1 |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC |
