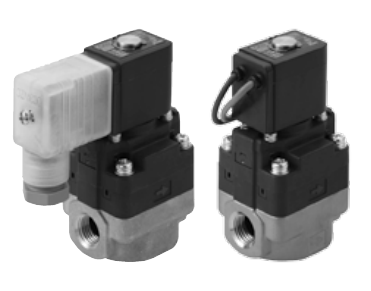

CKD FWD Compact Pilot Operated Solenoid Valve for Water (Diaphragm Drive)
FWD는 통전하면 열리는 NC형 소형 파일럿 작동 물용 전자밸브입니다. 다이어프램 구동 포핏 구조이고 포트는 Rc1/4~Rc1입니다. 하수, 농업용수, 분뇨, 부동액에는 쓸 수 없습니다.
| 작동 유체 | 물 (하수, 농업용수, 분뇨, 부동액 제외) |
| 밸브 구조 | 파일럿 작동 포핏, 다이어프램 구동, NC |
| 사용 압력 차 | 0.02~0.7 MPa |
| 최고 사용 압력 | 0.7 MPa |
| 내압 | 1.05 MPa (수압) |
| 유체 온도 | 5~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C (동결 없을 것) |
| 시트 누설 | 0 cm³/min (수압) |
| 보호 등급 | IPX5 |
| 포트 사이즈 | Rc1/4, Rc3/8, Rc1/2, Rc3/4, Rc1 (FWD11-8A / 10A / 15A / 20A / 25A) |
| 오리피스 크기 | 15 mm (8A, 10A, 15A), 22 mm (20A, 25A) |
| Cv | 2.8 / 4.2 / 6.0 / 11.0 / 12.0 (8A / 10A / 15A / 20A / 25A 순) |
| 무게 | 340 / 320 / 390 / 730 / 950 g (8A / 10A / 15A / 20A / 25A 순) |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC (50/60 Hz), 200 VAC (50/60 Hz), 24 VDC |
| 내열 등급 | B종 (Class 130) |
