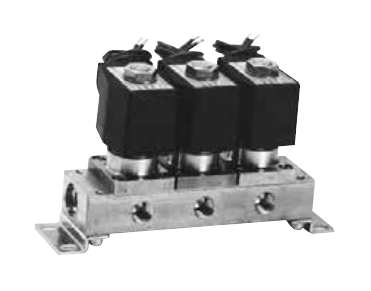

CKD GAB312/GAB352/GAB412/GAB452 Direct Acting 2-Port Manifold Solenoid Valve (General Purpose, NC)
GAB312·GAB412는 공통 공급(C 포트 가압), GAB352·GAB452는 개별 공급(A 포트 가압)인 NC형 직동 2포트 매니폴드 전자밸브입니다. 2~10 스테이션으로 연결할 수 있고 공기, 저진공, 물, 등유, 오일에 쓰며 옵션으로 온수와 증기도 쓸 수 있습니다.
| 작동 유체 | 공기 / 저진공 (1.33×10² Pa (abs)) / 물 / 등유 / 오일 (50 mm²/s 이하) (옵션: 온수, 증기) |
| 밸브 구조 | 직동 포핏, NC |
| 공급 방식 | GAB312/412: 공통 공급(C 포트 가압); GAB352/452: 개별 공급(A 포트 가압) |
| 사용 압력 차 | 0~5 MPa (개별 사양의 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 5 MPa (증기 옵션 1 MPa) |
| 내압 | 10 MPa (수압) |
| 유체 온도 | -10~60 °C (옵션: 온수 -10~90 °C, 증기 -10~184 °C) |
| 사용 주위 온도 | -20~60 °C (옵션 -20~100 °C) |
| 내열 등급 | B종 (Class 130) (옵션 H종 Class 180) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) (증기 옵션 300 이하) |
| 몸체/씰 재질 | 구리 합금 / NBR (옵션: 구리 합금 / EPM 고무, 구리 합금 / PTFE; 스테인리스 몸체 선택 가능) |
| 포트 나사 | Rc, G, NPT 중 선택 |
| 오리피스 크기 | GAB312/352: 1.5~5 mm; GAB412/452: 1.5~7 mm |
| 스테이션 수 | 2~10 스테이션 (액추에이터 단품도 선택 가능) |
| 무게 | GAB312/352: 액추에이터 단품 0.34 kg, 2~10 스테이션 1.4~6.3 kg; GAB412/452: 단품 0.42 kg, 2~10 스테이션 1.6~7.1 kg |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC, 100 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
