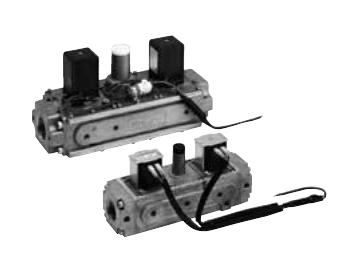

CKD GAV Low Pressure Gas Combination Valve (Rp3/4 to Rp1 1/2)
GAV는 전자밸브 2개와 거버너를 하나에 모은 저압 가스용 콤비네이션 밸브입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 포트는 Rp3/4, Rp1, Rp1 1/4, Rp1 1/2이고 사용 압력은 5 kPa까지입니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | NC (통전하면 열림), 전자밸브 + 거버너 + 전자밸브 (V+G+V) |
| 사용 압력 | 0~5 kPa |
| 2차 압력 | 0.5~1.5 kPa |
| 최대 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | GAV-20-A·25-A: 10.0 / GAV-32-A·40-A: 28.0 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC (+10/-15%), 200 VAC (+10/-15%) (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | GAV-20-A·25-A: 10×2 VA / GAV-32-A·40-A: 27×2 VA |
| 사용 주위 온도 | -20~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 0.5초 이하 / 1.0초 이하 |
| 사용 빈도 | 30 cycle/min 이하 |
| 설치 방향 | 코일을 위로 한 수직 방향 또는 코일이 수평인 수평 방향 |
| 접속 / 포트 사이즈 | 나사 결합 (Rp) / GAV-20: Rp3/4, GAV-25: Rp1, GAV-32: Rp1 1/4, GAV-40: Rp1 1/2 |
| 무게 | GAV-20-A·25-A: 2.4 kg / GAV-32-A·40-A: 5.4 kg |
| 내압 | 10 kPa |
