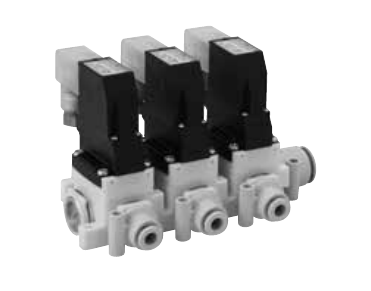

CKD GEXA Pilot Operated 2-Port Solenoid Valve for Compressed Air, Manifold (Push-In Fitting)
GEXA는 EXA를 매니폴드로 묶은 NC형 파일럿 작동 2포트 전자밸브입니다. 압축공기 전용이고 공통 공급(C 포트 가압) 방식이며 A 포트는 ø6~ø12 푸시인 피팅입니다.
| 작동 유체 | 압축 공기 |
| 밸브 구조 | 파일럿 작동 다이어프램 구동, NC, 공통 공급(C 포트 가압) |
| 사용 압력 차 | 0.01~0.7 MPa |
| 최고 사용 압력 | 0.7 MPa |
| 내압 | 1.05 MPa (수압) |
| 유체 온도 | 0~55 °C (동결 없을 것) |
| 사용 주위 온도 | -5~55 °C |
| 사용 환경 | 부식성 가스·폭발성 가스가 없고 물이 닿지 않는 장소 |
| 내부 누설 | 2 cm³/min 이하 (스테이션당) |
| 외부 누설 | 3 cm³/min 이하 (스테이션당) |
| 포트 사이즈 | A 포트: 푸시인 피팅 ø6, ø8, ø10, ø12 (C 포트: 푸시인 피팅 ø10, ø12) |
| 유량 특성 C | 1.6 / 3.0 / 3.3 / 3.6 dm³/(s·bar) (ø6 / ø8 / ø10 / ø12 순) |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC (50/60 Hz), 24 VDC, 12 VDC |
| 소비 전력 | AC 1.2 VA, DC 0.6 W |
| 내열 등급 | B종 (Class 130) |
| 보호 등급 | 리드선 IPX0, DIN 단자함 포함 IPX5 |
