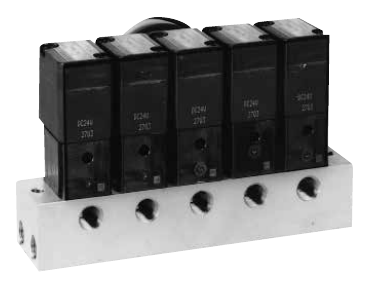

CKD GFGG Direct Acting 3-Port Solenoid Valve for Dry Air, Manifold (Special Purpose)
GFGG는 드라이 에어, 불활성 가스, 저진공용 유니버설형 직동 3포트 매니폴드 전자밸브입니다. 공통 공급·공통 배기 방식이고 포트는 Rc1/8, Rc1/4입니다.
| 작동 유체 | 드라이 에어, 불활성 가스, 저진공 (1.33×10² Pa (abs)) |
| 밸브 구조 | 직동 포핏, 3포트, 유니버설, 공통 공급·공통 배기 |
| 사용 압력 차 | 0~1.2 MPa (개별 사양의 최대 사용 압력 차 참조) |
| 내압 | 1.8 MPa (GFGG2·GFGG3은 1.5 MPa) (수압) |
| 유체 온도 | -10~40 °C (동결 없을 것) |
| 사용 주위 온도 | -20~40 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 |
| 보호 등급 | IP65 상당 (T형 단자함은 IP61 상당) |
| 포트 사이즈 | Rc1/8, Rc1/4 |
| 오리피스 크기 | 1~4 mm |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC, 200 VAC, 24 VDC, 12 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
