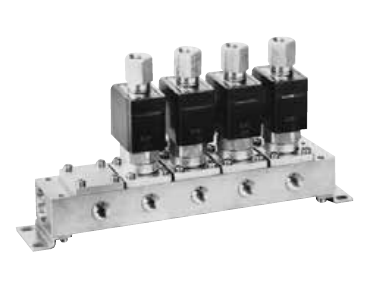

CKD GFWG Direct Acting 3-Port Solenoid Valve for Water, Manifold (Special Purpose)
GFWG는 물 전용 유니버설형 직동 3포트 매니폴드 전자밸브입니다. 물 공통 공급·개별 배수 방식이고 A·NO 포트 Rc1/8·Rc1/4, C 포트 Rc1/4·Rc3/8입니다. 하수, 농업용수, 분뇨는 쓸 수 없습니다.
| 작동 유체 | 물 (하수, 농업용수, 분뇨 제외) |
| 밸브 구조 | 직동 포핏, 3포트, 유니버설, 물 공통 공급·개별 배수 |
| 사용 압력 차 | 0~1.0 MPa (개별 사양의 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 1.0 MPa |
| 내압 | 2.0 MPa (수압) |
| 유체 온도 | AC 1~60 °C, DC 1~40 °C (동결 없을 것) |
| 사용 주위 온도 | AC -20~40 °C, DC -20~40 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 0 cm³/min (수압) |
| 보호 등급 | IP65 상당 (T형 단자함은 IP61 상당) |
| 포트 사이즈 | A·NO 포트: Rc1/8, Rc1/4; C 포트: Rc1/4, Rc3/8 |
| 오리피스 크기 | 1~3 mm |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC, 200 VAC, 24 VDC, 12 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
