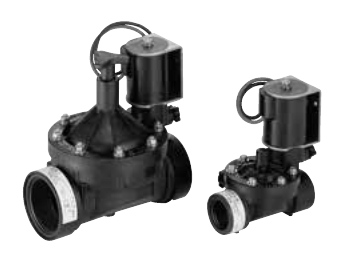

CKD GSV Resin Solenoid Valve for Automatic Watering (Rc1 and Rc2 Equivalent)
GSV는 녹지, 시설 원예, 공원, 도시 녹지의 자동 살수에 쓰는 가벼운 수지 전자밸브입니다. 파일럿식 다이어프램이며 희석한 농약과 액체 비료도 쓸 수 있습니다. 상시 통전식과 래치 펄스 신호식이 있고, 포트는 Rc1 상당(25A)과 Rc2 상당(50A)입니다.
| 작동 유체 | 물 / 농업용수 / 희석한 농약·액체 비료 등 (접액부 재질을 부식시키지 않는 유체에 한함) |
| 밸브 구조 | 파일럿식 다이어프램 (파일럿 유로 보호용 자기 청소 필터 장비) |
| 최고 사용 압력 | 0.5 MPa |
| 사용 압력 차 | 0.03~0.5 MPa |
| 내압 | 1.5 MPa (수압) |
| 유체 온도 | 4~40 °C (동결 없을 것) |
| 사용 주위 온도 | 0~50 °C |
| 시트 누설 | 0.1 cm³/min 이하 (수압) |
| 모델별 사양 | GSV-25A-25: 오리피스 25 mm, Cv 10.4, 포트 Rc1 상당, 1 kg | GSV-50A-25: 50 mm, Cv 42, 포트 Rc2 상당, 1.6 kg |
| 설치 방향 | 코일을 위로 한 설치 |
| 몸체 재질 | PP |
| 구동 방식 / 전압 | 상시 통전: 24 VDC, 24/100/200 VAC (50/60 Hz) / 래치 펄스 신호: P형 (전압 선택 불필요) |
| 소비 전력 | AC 2.5 W, DC 3 W |
| 내열 등급 | B종 (Class 130) (JIS C 4003) |
| 누설 전류 | 24 VAC 6 mA 이하, 100 VAC 1.9 mA 이하, 200 VAC 0.7 mA 이하, 24 VDC 4 mA 이하 |
