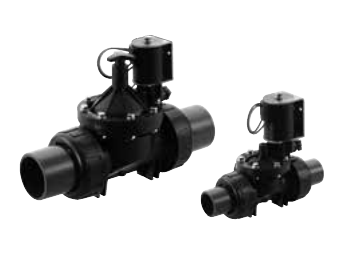

CKD GSV2 Resin Solenoid Valve for Automatic Watering (Union Connection, 20A to 50A)
GSV2는 녹지, 시설 원예, 공원, 도시 녹지의 자동 살수에 쓰는 수지 전자밸브입니다. 파일럿식 다이어프램이며 유니온 접속이고, 상시 통전식과 래치 펄스 신호식이 있습니다. 몸체는 PP이고 호칭 20A, 25A, 40A, 50A입니다.
| 작동 유체 | 물 / 농업용수 / 희석한 농약·액체 비료 등 (접액부 재질을 부식시키지 않는 유체에 한함) |
| 밸브 구조 | 파일럿식 다이어프램 |
| 최고 사용 압력 | 0.75 MPa |
| 사용 압력 차 | 0.03~0.75 MPa |
| 내압 | 1.5 MPa |
| 유체 온도 | 4~40 °C |
| 사용 주위 온도 | 0~50 °C |
| 시트 누설 | 0.1 cm³/min 이하 (수압) |
| 모델별 사양 | GSV2-20: 호칭 20A, 오리피스 25 mm, Cv 11, 무게 1 kg (U) / 1.5 kg (A) | GSV2-25: 25A, 25 mm, Cv 13, 1 / 1.5 kg | GSV2-40: 40A, 52 mm, Cv 42, 1.8 / 3.3 kg | GSV2-50: 50A, 52 mm, Cv 45, 1.9 / 2.9 kg |
| 몸체 재질 | PP |
| 접속 방식 | U: 폴리염화비닐 소켓 이음 (유니온) / 접속 없음(몸체만, 유니온 엔드·너트 별도) / A: 테이퍼 관용 나사 (Rc) (주문 제작품) |
| 설치 방향 | 코일이 있는 쪽을 위로 한 수평 배관, 또는 OUT 포트가 위를 향한 수직 배관 |
| 구동 방식 / 전압 | 상시 통전: 24 VDC, 24/100/200 VAC (50/60 Hz) / 래치 펄스 신호: P형 (전압 선택 불필요) |
| 소비 전력 | AC 2.5 W, DC 3 W |
| 내열 등급 | B종 (Class 130) (JIS C 4003) |
| 누설 전류 | 24 VAC 6 mA 이하, 100 VAC 1.9 mA 이하, 200 VAC 0.7 mA 이하, 24 VDC 4 mA 이하 |
