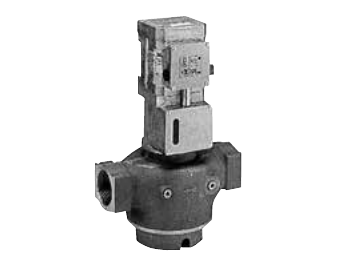

CKD HK1 Fluid Operated 2-Position Gas Shut Off Valve (Integrated Motor/Hydraulic Pump)
HK1은 모터와 유압 펌프를 일체로 갖춘 2위치 가스 차단 밸브로, 주 가스 라인용입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 포트는 Rp1 1/2, Rp2, Rp2 1/2(나사)와 40A~80A(JIS 플랜지), 100A~200A(DIN 플랜지)가 있고, 유량 조정기와 스트레이너를 갖췄습니다(125A~200A는 유량 조정기 없음).
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | 유체 작동 2위치 차단 밸브 (모터·유압 펌프 일체형), NC (통전하면 열림) |
| 사용 압력 | HK1-40·40J: 0~0.4 MPa / -50·50J: 0~0.25 MPa / -65·65J: 0~0.2 MPa / -80J: 0~0.14 MPa / -V100F: 0~0.1 MPa / -V125F: 0~0.06 MPa / -V150F: 0~0.04 MPa / -V200F: 0~0.023 MPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | -40: 59 / -50: 96 / -65: 145 / -80J: 196 / -V100F: 287 / -V125F: 399 / -V150F: 601 / -V200F: 950 |
| Cv | -40: 39 / -50: 64 / -65: 97 / -80J: 132 / -V100F: 191 / -V125F: 265 / -V150F: 399 / -V200F: 631 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC ±10%, 200 VAC ±10% (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | 열림 동작 시 120 VA (100 VAC) / 115 VA (200 VAC), 열림 유지 시 12 VA |
| 사용 주위 온도 | -15~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 30초 이하 (주위 온도 0~60 °C, 정격 전압) / 1.0초 이하 |
| 사용 빈도 | 4 cycle/min 이하 |
| 유량 조정 | 0~100% (-V125F·-V150F·-V200F는 유량 조정기 없음) |
| 설치 방향 | 액추에이터를 위로 한 수직 방향 또는 액추에이터의 단자함 쪽을 위로 한 수평 방향 |
| 접속 / 포트 사이즈 | -40: Rp1 1/2 (나사) / -40J: 40A (JIS10KRF) / -50: Rp2 / -50J: 50A / -65: Rp2 1/2 / -65J: 65A / -80J: 80A / -V100F: 100A / -V125F: 125A / -V150F: 150A / -V200F: 200A (DIN PN16) |
| 무게 | -40: 9 kg / -40J: 21.5 / -50: 9.2 / -50J: 10.7 / -65: 12.7 / -65J: 14.3 / -80J: 15.3 / -V100F: 19 / -V125F: 24 / -V150F: 32 / -V200F: 52 kg |
| 내압 | -80J까지: 0.6 MPa / -V100F: 0.2 / -V125F: 0.12 / -V150F: 0.08 / -V200F: 0.05 MPa |
| 보호 등급 | IP54 (HP 단자함 사용 시 IP21 상당) |
