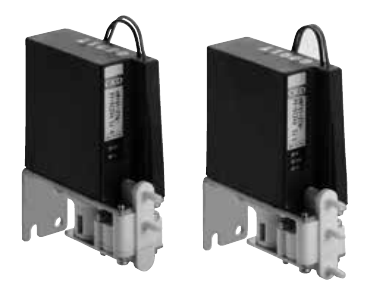

CKD HMTB1/HMTG1 Compact Metal-Free Lever 2/3-Port Solenoid Valve (for Medical Equipment)
HMTB1은 통전하면 열리는 NC형 2포트, HMTG1은 유니버설형 3포트인 소형 메탈프리 레버식 전자밸브입니다. 의료기기용이고 물, 순수, 약액에 쓰며 포트는 ø2 바브 피팅입니다.
| 작동 유체 | 물 / 순수 / 약액 (접액부 재질을 부식시키지 않는 유체) |
| 밸브 구조 | 직동, 메탈프리, NC (2포트) / 유니버설 (3포트) |
| 사용 압력 | IN→OUT 및 COM→NC/NO: -0.05~0.3 MPa; OUT→IN 및 NC/NO→COM: -0.05~0.15 MPa |
| 내압 | 0.6 MPa (수압) |
| 유체 온도 | 5~40 °C |
| 사용 주위 온도 | 0~55 °C |
| 시트 누설 | 0 cm³/min (수압) |
| 포트 사이즈 | ø2 바브 피팅 |
| 오리피스 크기 | 1.6 mm |
| Cv | 0.05 |
| 소비 전력 | 기동 시 9.6 W, 유지 시 2.4 W |
| 동작 소음 | 50 dB |
| 내열 등급 | E종 (Class 120) |
| 무게 | 0.21 kg |
| 설치 방향 | 코일이 위쪽인 수직 방향 |
| 정격 전압 | 24 VDC, 12 VDC (허용 변동 ±10%) |
