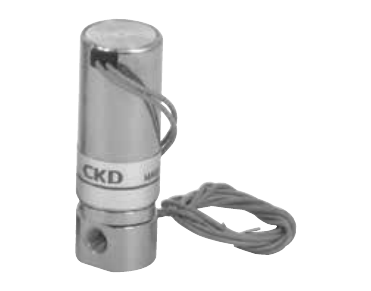

CKD HNB1 Compact Direct Acting 2-Port Solenoid Valve (M5)
HNB1은 통전하면 열리는 NC형 소형 직동 2포트 전자밸브입니다. 공기, 물, 드라이 에어, 저진공에 쓰고 포트는 M5입니다. 24 VDC(옵션 12 VDC), 소비 전력 2.5 W입니다.
| 작동 유체 | 공기 / 물 / 드라이 에어 / 저진공 (1.33×10² Pa (abs)) |
| 밸브 구조 | 직동, NC |
| 사용 압력 차 | 0~0.7 MPa |
| 내압 | 1.0 MPa (수압) |
| 유체 온도 | -10~40 °C (동결 없을 것) |
| 사용 주위 온도 | -20~40 °C (동결 없을 것) |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 0 cm³/min (수압) |
| 포트 사이즈 | M5 |
| 오리피스 크기 | 1.0 mm |
| Cv | 0.03 |
| 유량 특성 | C 0.11 dm³/(s·bar), b 0.34 |
| 무게 | 43 g |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 24 VDC (옵션 12 VDC), 허용 변동 ±10% |
| 소비 전력 | 2.5 W |
| 누설 전류 | 1 mA 이하 |
