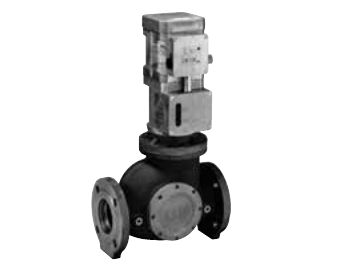

CKD HS Fluid Operated 2-Position Gas Shut Off Valve (Low Pressure, Large Flow Rate, 50A/80A)
HS는 모터와 유압 펌프를 일체로 갖춘 2위치 가스 차단 밸브로, 저압에서 큰 유량(202~449 m³/h)을 흘립니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 50A와 80A(JIS 플랜지)이고 알루미늄 경량 몸체입니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | 유체 작동 2위치 차단 밸브 (모터·유압 펌프 일체형), NC (통전하면 열림) |
| 사용 압력 | HS-50J: 0~0.18 MPa / HS-80J: 0~0.06 MPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | HS-50J: 202 / HS-80J: 449 |
| Cv | HS-50J: 135 / HS-80J: 300 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC ±10%, 200 VAC ±10% (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | 열림 동작 시 120 VA (100 VAC) / 115 VA (200 VAC), 열림 유지 시 12 VA |
| 사용 주위 온도 | -15~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 30초 이하 (주위 온도 0~60 °C, 정격 전압) / 1.0초 이하 |
| 사용 빈도 | 4 cycle/min 이하 |
| 설치 방향 | 액추에이터를 위로 한 수직 방향 또는 액추에이터의 단자함 쪽을 위로 한 수평 방향 |
| 접속 / 포트 사이즈 | 플랜지 (JIS10KRF) / HS-50J: 50A, HS-80J: 80A |
| 무게 | HS-50J: 13 kg / HS-80J: 17 kg |
| 내압 | 0.6 MPa |
| 보호 등급 | IP54 (HP 단자함 사용 시 IP21 상당) |
