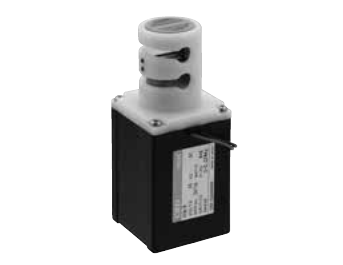

CKD HYN Direct Acting 2/3-Port Pinch Valve (for High Purity Fluids)
HYN은 튜브를 눌러 유체를 막는 직동식 핀치 밸브입니다. 물, 순수, 약액에 쓰며 튜브를 분리할 수 있습니다. 2포트 NO와 NC, 3포트 유니버설이 있고 적용 튜브는 외경x내경 ø3x1, ø5x3, ø8x6 세 가지입니다.
| 작동 유체 | 물 / 순수 / 약액 (접액부 재질을 부식시키지 않는 유체) |
| 밸브 구조 | 직동 핀치 밸브: 2포트 NO(통전하면 닫힘) / 2포트 NC(통전하면 열림) / 3포트 유니버설 |
| 사용 압력 | 0~0.05 MPa (HYN-8은 0~0.02 MPa) |
| 유체 온도 | 5~50 °C |
| 사용 주위 온도 | 0~40 °C (동결 없을 것) |
| 사용 빈도 | 60 cycle/min 이하 |
| 설치 방향 | 제한 없음 (코일을 아래로 한 수직 설치는 피할 것) |
| 적용 튜브 (실리콘 튜브) | HYN-3: ø3 x ø1 | HYN-5: ø5 x ø3 | HYN-8: ø8 x ø6 |
| 정격 전압 | AC: 100 V (50/60 Hz) / DC: 12 V, 24 V (변동 범위 ±10%) |
| 소비 전력 (12/24 VDC) | HYN-3: 기동 15 W, 유지 4 W | HYN-5·HYN-8: 기동 30 W, 유지 8 W |
| 최대 전류 (100 VAC) | HYN-3: 기동 0.26 A, 유지 0.06 A | HYN-5·HYN-8: 기동 0.55 A, 유지 0.14 A |
| 내열 등급 | HYN-3: Class 120 (E) / HYN-5·HYN-8: Class 130 (B) |
| 무게 | HYN-3: 0.18 kg | HYN-5: 0.36 kg | HYN-8: 0.37 kg |
| 정격 사용 | HYN-3: 연속 / HYN-5·HYN-8: AC 100 V는 단속 정격 (최대 연속 통전 10분 이내, DUTY 비율 1/2 이하), DC는 연속 |
