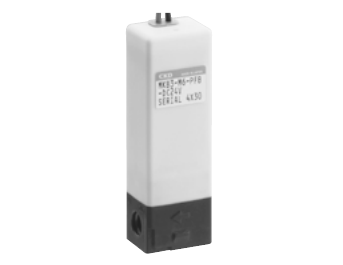

CKD MKB3 Metal-Free 2-Port Solenoid Valve (PPS Body, M6, 1/4-28UNF)
MKB3은 PPS 몸체를 쓰는 메탈프리 다이어프램 직동 2포트 전자밸브입니다. 통전하면 열리는 NC형이며 물, 순수, 약액에 씁니다. 포트는 M6 또는 1/4-28UNF, 정격 전압은 24 VDC와 12 VDC입니다.
| 작동 유체 | 물 / 순수 / 약액 (접액부 재질을 부식시키지 않는 유체) |
| 밸브 구조 | 다이어프램 직동, NC (통전하면 열림) |
| 내압 | 0.5 MPa (수압) |
| 사용 압력 | -0.08~0.25 MPa |
| 배압 | 0~0.25 MPa |
| 유체 온도 | 5~50 °C |
| 사용 주위 온도 | 5~50 °C |
| 사용 환경 | 폭발성·부식성 분위기가 없을 것 |
| 시트 누설 | 0 cm³/min (수압) |
| 포트 사이즈 | M6, 1/4-28UNF |
| 오리피스 크기 | 1.5 mm |
| Cv | 0.04 |
| 몸체 / 다이어프램 재질 | PPS / FKM (PF), PPS / 에틸렌 프로필렌 고무 (PE) |
| 설치 방향 | 제한 없음 |
| 무게 | 50 g |
| 정격 전압 | 24 VDC / 12 VDC (변동 범위 ±5%) |
| 소비 전력 | 표준 2.5 W / 절전 회로 옵션(L): 기동 시 2.5 W, 유지 시 1 W |
| 누설 전류 | 1.0 mA 이하 (24 VDC), 2.0 mA 이하 (12 VDC) |
| 내열 등급 | B종 (Class 130) |
