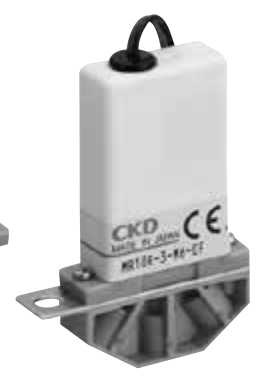

CKD MR10R Metal-Free 2/3-Port Solenoid Valve (M5, M6, 1/4-28UNF)
MR10R은 PEEK 몸체를 쓰는 폭 10 mm의 초소형 메탈프리 다이어프램 직동 전자밸브입니다. 2포트 NC와 NO, 3포트 유니버설이 있습니다. 물, 순수, 약액에 쓰고 포트는 M5, M6, 1/4-28UNF, 정격 전압은 24 VDC와 12 VDC입니다.
| 작동 유체 | 물 / 순수 / 약액 (접액부 재질을 부식시키지 않는 유체) |
| 밸브 구조 | 다이어프램 직동 (로커), 2포트 NC (MR10R-2NC) / 2포트 NO (MR10R-2NO) / 3포트 유니버설 (MR10R-3) |
| 내압 | 0.4 MPa (수압) |
| 사용 압력 | -0.08~0.2 MPa |
| 유체 온도 | 5~50 °C |
| 사용 주위 온도 | 5~50 °C |
| 사용 환경 | 폭발성·부식성 분위기가 없을 것 |
| 시트 누설 | 0 cm³/min (수압) |
| 포트 사이즈 | M5, M6, 1/4-28UNF (직접 배관), 액추에이터 단품은 배관 없음 (주문 코드 공란 / M5 / M6 / 4U) |
| 오리피스 크기 | 1 mm |
| Cv | 0.03 |
| 접액부 용적 | 19 µL (몸체와 다이어프램으로 이루어진 접액부, 배관 용적 제외) |
| 몸체 / 실링 재질 | 몸체 PEEK / 실링 FKM (주문 코드 EF), 다이어프램 FKM, 패킹 FKM, 연결 어댑터 PEEK |
| 설치 방향 | 제한 없음 (액이 잘 고이지 않는 코일 쪽을 위로 하여 수직 설치) |
| 무게 | 18 g (액추에이터), 22 g (직접 배관) |
| 정격 전압 | 24 VDC / 12 VDC (변동 범위 ±5%) |
| 소비 전력 | 기동 시 3.6 W (24 VDC) / 4.2 W (12 VDC), 유지 시 1 W (기동 시: 통전부터 50 ms까지) |
| 누설 전류 | 1.0 mA 이하 (24 VDC), 2.0 mA 이하 (12 VDC) |
| 내열 등급 | B종 (Class 130) |
| CE 마킹 / 극성 | CE 마킹 대응, 솔레노이드 밸브는 극성이 있음 (적색 리드선을 + 쪽에 연결) |
