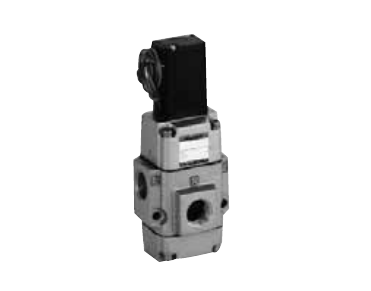

CKD NP13/NP14 Internal Pilot 3-Port Solenoid Valve (for Compressed Air)
NP13은 통전하면 열리는 NC형(P 포트 가압), NP14는 통전하면 닫히는 NO형(R 포트 가압)인 내부 파일럿 3포트 전자밸브입니다. 압축공기 전용이고 밸런스 포핏 구조이며, 포트는 Rc3/8~Rc2입니다.
| 작동 유체 | 압축 공기 |
| 밸브 구조 | 내부 파일럿 밸런스 포핏, 3포트, NC(NP13) / NO(NP14) |
| 사용 압력 | 0.2~0.8 MPa |
| 내압 | 1.2 MPa |
| 유체 온도 | 5~60 °C |
| 사용 주위 온도 | 10A~25A: -5~60 °C, 32A~50A: -5~40 °C |
| 내열 등급 | B종 (Class 130) |
| 윤활 | 무급유 (급유 시 터빈유 1종 ISO VG32) |
| 시트 누설 | 1 cm³/min 이하 (공기압 0.2~0.8 MPa) |
| 포트 사이즈 | Rc3/8, Rc1/2, Rc3/4, Rc1, Rc1 1/4, Rc1 1/2, Rc2 (10A~50A) |
| 오리피스 크기 상당 | ø14.8 (10A, 15A), ø25.4 (20A, 25A), ø41.4 (32A~50A) |
| 응답 시간 | 30 ms 이하 (10A, 15A), 60 ms 이하 (20A, 25A), 120 ms 이하 (32A~50A) (압력·윤활유 품질에 따라 변동) |
| 정격 전압 | 100·200 VAC (50/60 Hz) 또는 110·220 VAC (60 Hz), 24 VDC |
| 설치 방향 | 제한 없음 |
