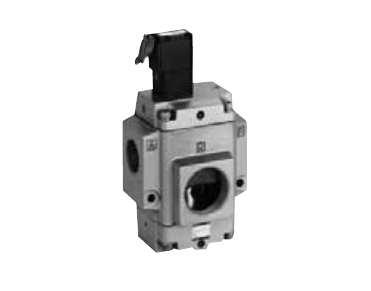

CKD NVP11 External Pilot 3-Port Valve with Solenoid Valve (for Compressed Air and Low Vacuum)
NVP11은 NAP11 에어 작동 3포트 밸브에 파일럿용 전자밸브를 붙인 유니버설형 3포트 밸브입니다. 압축공기와 저진공에 쓰고 포트는 Rc3/8~Rc2입니다. 파일럿 포트(X)는 Rc1/8입니다.
| 작동 유체 | 압축 공기, 저진공 |
| 밸브 구조 | 외부 파일럿 밸런스 포핏, 3포트, 유니버설, 전자밸브 부착 |
| 사용 압력 | 0~0.8 MPa (진공 사용 시 1.3×10²~8×10⁵ Pa (abs)) |
| 내압 | 1.2 MPa |
| 유체 온도 | 5~60 °C |
| 사용 주위 온도 | 10A~25A: -5~60 °C, 32A~50A: -5~40 °C |
| 내열 등급 | B종 (Class 130) |
| 파일럿 유체 / 압력 | 공기 / 0.35~0.7 MPa |
| 파일럿 포트 사이즈 | Rc1/8 (X 포트) |
| 윤활 | 무급유 (급유 시 터빈유 1종 ISO VG32) |
| 시트 누설 | 1 cm³/min 이하 (공기압 0.02~0.8 MPa) |
| 포트 사이즈 | Rc3/8, Rc1/2, Rc3/4, Rc1, Rc1 1/4, Rc1 1/2, Rc2 (10A~50A) |
| 오리피스 크기 상당 | ø14.8 (10A, 15A), ø25.4 (20A, 25A), ø41.4 (32A~50A) |
| Cv (P→A) | 3.4 (10A), 3.6 (15A), 8.4 (20A), 8.6 (25A), 25.8 (32A), 27.0 (40A), 28.2 (50A) |
| 정격 전압 | 100·200 VAC (50/60 Hz) 또는 110·220 VAC (60 Hz), 24 VDC |
| 설치 방향 | 제한 없음 |
