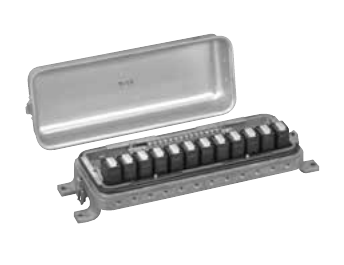

CKD PJVB Control Box Manifold Solenoid Valve (for Dust Collector Control)
PJVB는 대구경 집진기용 에어오퍼레이티드 PD3 시리즈를 제어하는 컨트롤 박스 매니폴드 전자밸브입니다. NC형 직동 포핏 구조이고 한 박스에 2~12개 전자밸브를 담습니다. 오리피스는 3 mm와 5 mm, 포트는 Rc1/8과 Rc1/4입니다.
| 작동 유체 | 공기 (부식성 가스 없음) |
| 밸브 구조 | 직동 포핏, NC (통전하면 열림) |
| 사용 압력 | 0~0.7 MPa |
| 내압 | 1.1 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 사용 환경 | 부식성 가스·폭발성 가스가 없는 장소 |
| 포트 사이즈 / 오리피스 크기 | PJVB-6/8-3: Rc1/8 또는 Rc1/4, 3 mm | PJVB-8-5: Rc1/4, 5 mm (Rc1/8은 오리피스 5 mm에서 선택 불가) |
| 정격 사용 시간 | 단속 정격 (ON 1초 이하, OFF 1초 이상 (오리피스 3 mm) / OFF 10초 이상 (오리피스 5 mm)) |
| 박스 재질 | 알루미늄 |
| 전선 인출구 | G1 |
| 설치 방향 | 서브플레이트를 아래로 향하게 설치 |
| 보호 등급 | IP64 상당 |
| 외형 크기 | 140 x 510 x 105 mm (깊이 x 폭 x 높이 / 전자밸브 2~12스테이션) |
| 스테이션 수별 무게 | 2스테이션 4.1 kg ~ 12스테이션 6.1 kg (2: 4.1, 3: 4.3, 4: 4.5, 5: 4.7, 6: 4.9, 7: 5.1, 8: 5.3, 9: 5.5, 10: 5.7, 11: 5.9, 12: 6.1 kg) |
| 정격 전압 | 100 VAC (50/60 Hz) / 110 VAC (60 Hz), 200 VAC (50/60 Hz) / 220 VAC (60 Hz) |
| 전압 변동 범위 | 정격 전압의 -10~+10% |
| 피상 전력 (유지 / 기동) | PJVB-6/8-3: 7.5 VA (50 Hz) / 5.5 VA (60 Hz), 20 VA (50 Hz) / 17 VA (60 Hz) | PJVB-8-5: 21.3 VA (50 Hz) / 13.4 VA (60 Hz), 40.6 VA (50 Hz) / 33.0 VA (60 Hz) |
| 소비 전력 | PJVB-6/8-3: 4.0 W (50 Hz) / 3.4 W (60 Hz) | PJVB-8-5: 9.8 W (50 Hz) / 6.6 W (60 Hz) |
| 내열 등급 | B종 (Class 130) |
