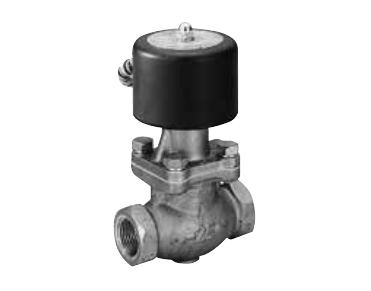

CKD PVS Pilot Operated 2-Port Solenoid Valve (for Steam, Water and Air)
PVS는 3포트 파일럿 밸브로 안정적으로 작동하는 파일럿 작동 2포트 전자밸브입니다. NC형과 NO형이 있고 증기, 물, 공기에 쓰며 포트는 Rc1/2, Rc3/4, Rc1과 32~80 플랜지입니다.
| 작동 유체 | 증기 / 물 / 공기 |
| 밸브 구조 | 파일럿 작동 (3포트 파일럿 밸브, 패킹리스 파이프 이중 구조), NC / NO |
| 최고 사용 압력 | 1.0 MPa |
| 사용 압력 차 | 0.05~1 MPa |
| 내압 | 1.5 MPa (수압) |
| 유체 온도 | 5~185 °C |
| 사용 주위 온도 | 0~70 °C |
| 내열 등급 | H종 (Class 180) |
| 포트 사이즈 | Rc1/2, Rc3/4, Rc1, 32 / 40 / 50 / 65 / 80 플랜지 |
| 오리피스 크기 | 15, 20, 25, 32, 40, 50, 65, 80 mm |
| Cv | 3.1, 5.4, 10, 22, 30, 48, 68, 100 |
| 무게 | 2.2, 2.6, 3.1, 8.5, 9.8, 14.2, 21.8, 25.1 kg |
| 설치 방향 | 코일이 위쪽인 수직 방향만 가능 |
| 정격 전압 | 100 VAC, 200 VAC (50/60 Hz) |
