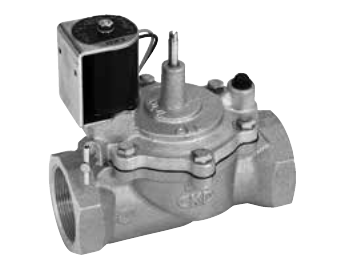

CKD RSV Solenoid Valve for Automatic Watering (Pilot Operated Diaphragm, Rc3/4 to 100A)
RSV는 시설 원예, 도시 녹지, 공원, 골프장, 농지 등의 자동 살수에 쓰는 파일럿식 다이어프램 전자밸브입니다. 상시 통전식과 래치 펄스 신호식이 있고, 수격이 작으며 필터가 스스로 청소됩니다. 포트는 Rc3/4~Rc3(청동 몸체)와 플랜지 40~100(주철 몸체)입니다.
| 작동 유체 | 농업용수 |
| 밸브 구조 | 파일럿식 다이어프램, 유량 조정 및 수동 조작 기구 장비 |
| 최고 사용 압력 | 1 MPa |
| 사용 압력 차 | 0.03~1 MPa (20A~50F), 0.05~1 MPa (65A~80F), 0.1~1 MPa (100F) |
| 내압 | 3 MPa (수압) (100F는 2 MPa) |
| 유체 온도 | 5~60 °C (동결 없을 것) |
| 사용 주위 온도 | 0~60 °C |
| 시트 누설 | 0.1 cm³/min 이하 (수압) |
| 모델별 사양 | 20A: Rc3/4, 오리피스 25 mm, Cv 13, 2.1 kg | 25A: Rc1, 25 mm, Cv 14, 2.2 kg | 32A: Rc1 1/4, 50 mm, Cv 29, 3.9 kg | 40A: Rc1 1/2, 50 mm, Cv 35, 4.1 kg | 40F: 플랜지 40, 50 mm, Cv 35, 8.6 kg | 50A: Rc2, 50 mm, Cv 46.5, 4.7 kg | 50F: 플랜지 50, 50 mm, Cv 46.5, 9.6 kg | 65A: Rc2 1/2, 80 mm, Cv 82, 10.9 kg | 65F: 플랜지 65, 80 mm, Cv 82, 17.4 kg | 80A: Rc3, 80 mm, Cv 97, 11.4 kg | 80F: 플랜지 80, 80 mm, Cv 97, 18.4 kg | 100F: 플랜지 100 (주문 제작품), 98 mm, Cv 180, 42 kg |
| 몸체 재질 | 청동 (K, 나사 접속 20A~80A) / 주철 (플랜지 40F~100F) |
| 접속 방식 | 나사 결합 (Rc) / 플랜지 JIS 10K |
| 사용 빈도 | 1회/분 이하 (100F는 0.3회/분) |
| 설치 방향 | 코일을 위로 한 설치 |
| 보호 등급 | IP67 상당 (단자함 장착 코일 제외) |
| 구동 방식 / 전압 | 상시 통전: 24 VDC, 24/100/200 VAC (50/60 Hz) / 래치 펄스 신호: P형 (전압 선택 불필요) |
| 소비 전력 | AC 2.5 W, DC 3 W |
| 내열 등급 | B종 (Class 130) (JIS C 4003) |
| 누설 전류 | 24 VAC 6 mA 이하, 100 VAC 1.9 mA 이하, 200 VAC 0.7 mA 이하, 24 VDC 4 mA 이하 |
