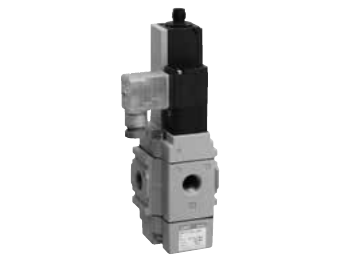

CKD SNP 3-Port Solenoid Valve with Spool Position Detection
SNP는 스풀의 위치를 리밋 스위치로 검출하는 3포트 전자밸브입니다. 압축 공기용이며 NC형(통전하면 열림), 포트는 Rc3/8, Rc1/2, Rc3/4입니다. 내부 파일럿 밸런스 포핏 구조로 설치 방향 제한이 없습니다.
| 작동 유체 | 압축 공기 |
| 밸브 구조 | 내부 파일럿 밸런스 포핏, NC (통전하면 열림) |
| 유체 공급 포트 | P 포트 |
| 사용 압력 | 0.2~0.7 MPa |
| 내압 | 1.05 MPa |
| 유체 온도 | 5~60 °C |
| 사용 주위 온도 | -5~60 °C |
| 시트 누설 | 1 cm³/min 이하 (공기압 0.2~0.7 MPa) |
| 포트 사이즈 | Rc3/8, Rc1/2, Rc3/4 |
| 오리피스 크기 | 14.8 mm 상당 (Rc3/8·Rc1/2), 25.4 mm 상당 (Rc3/4) |
| 유량 특성 (P→A, 단품) | SNP-10A: C 13 dm³/(s·bar), S 64 mm² | SNP-15A: C 15, S 76 | SNP-20A: C 34, S 170 |
| 유량 특성 (A→R, 단품) | SNP-10A: C 14 dm³/(s·bar), S 70 mm² | SNP-15A: C 16, S 80 | SNP-20A: C 36, S 180 |
| 무게 (괄호는 모듈) | 0.8 kg (1.7 kg) (Rc3/8·Rc1/2), 1.8 kg (3.7 kg) (Rc3/4) |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC (50/60 Hz), 110 VAC (60 Hz), 200 VAC (50/60 Hz), 220 V (60 Hz), 24 VDC |
| 피상 전력 | 유지 시 3.6 VA (50 Hz) / 2.8 VA (60 Hz), 기동 시 11 VA (50 Hz) / 9 VA (60 Hz) |
| 소비 전력 | AC 1.9 W (50 Hz) / 1.5 W (60 Hz), DC 2.0 W |
| 내열 등급 | B종 |
| 보호 등급 (IEC 60529) | IPX5 (DIN 단자함 (Pg9)형 · DIN 단자함 (M12-4P 커넥터)형, 전 사이즈 공통) |
| 리밋 스위치 | 제조사 모델 D4N-1B31 (단자 Pg13.5) / D4N-9B31 (M12-4P 커넥터), 접촉 저항 25 mΩ 이하, 최소 적용 부하 5 VDC 1 mA, 정격 절연 전압 300 V |
