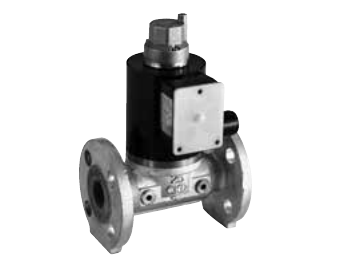

CKD VLM Medium Pressure Gas Shut Off Valve (Slow Open, 25A Flange)
VLM은 전자밸브 구동 방식의 경량·소형 슬로우 오픈 중압 가스 차단 밸브입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 25A JIS 플랜지, 사용 압력은 0.3 MPa까지이고, 열림에 약 10초가 걸리며 스타트 가스량을 0~50%로 조정합니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | NC (통전하면 열림), 슬로우 오픈 |
| 사용 압력 | 0~0.3 MPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | 19 |
| Cv | 12.8 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC ±10%, 200 VAC ±10% (50/60 Hz 공용) / 옵션: 110 VAC, 220 VAC, 24 VDC |
| 소비 전력 (피상 전력) | 82 VA |
| 사용 주위 온도 | -20~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 약 10초 / 1.0초 이하 |
| 사용 빈도 | 1 cycle/min 이하 |
| 스타트 가스 조정 / 재통전 간격 | 0~50% / 5.0초 이상 |
| 설치 방향 | 코일을 위로 한 수직 방향 또는 코일이 수평인 수평 방향 |
| 접속 / 포트 사이즈 | 플랜지 (JIS10KRF) / 25A |
| 무게 | 7.8 kg |
| 내압 | 0.5 MPa |
| 보호 등급 | IPX4 |
