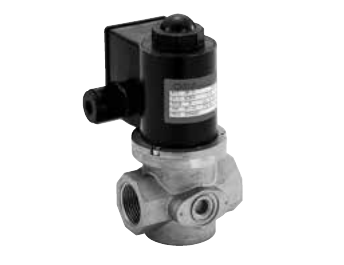

CKD VNA Gas Shut Off Valve (Quick Open, Rp1/2 to Rp2 1/2)
VNA는 저압에서 중압(45 kPa)까지 쓰는 급속 개방 가스 차단 밸브입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 포트는 Rp1/2에서 Rp2 1/2까지 9종이고, 설치 후에도 유량(열량)을 조정할 수 있습니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | NC (통전하면 열림), 급속 개방 |
| 사용 압력 | VNA-15: 0~45 kPa / VNA-20~40: 0~30 kPa / VNA-50·65: 0~20 kPa / VNA-32-D·40-D: 0~5 kPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | -15: 6.9 / -20: 14.8 / -25: 18.7 / -32: 30.3 / -40: 34.5 / -50: 70.0 / -65: 112.6 / -32-D: 45.0 / -40-D: 49.0 |
| Cv | -15: 4.6 / -20: 9.9 / -25: 12.5 / -32: 20.4 / -40: 23.2 / -50: 47.1 / -65: 75.8 / -32-D: 30.3 / -40-D: 33.0 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC (+10/-15%), 200 VAC (+10/-15%) (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | VNA-15·20·25: 31 VA / VNA-32·40: 50 VA / VNA-50: 73 VA / VNA-65: 74 VA / VNA-32-D·40-D: 50 VA |
| 사용 주위 온도 | -20~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 0.5초 이하 / 1.0초 이하 |
| 사용 빈도 | 30 cycle/min 이하 |
| 유량 조정 | 20~100% (VNA-32-D·40-D는 해당 없음) |
| 설치 방향 | 코일을 위로 한 수직 방향 또는 코일이 수평인 수평 방향 |
| 접속 / 포트 사이즈 | 나사 결합 (Rp) / -15: Rp1/2, -20: Rp3/4, -25: Rp1, -32: Rp1 1/4, -40: Rp1 1/2, -50: Rp2, -65: Rp2 1/2, -32-D: Rp1 1/4, -40-D: Rp1 1/2 |
| 무게 | -15: 1.7 kg / -20: 2.5 / -25: 2.4 / -32: 4.0 / -40: 3.9 / -50: 8.3 / -65: 14.6 / -32-D: 3.7 / -40-D: 3.7 kg |
| 내압 | 0.1 MPa |
| 보호 등급 | IPX4 |
