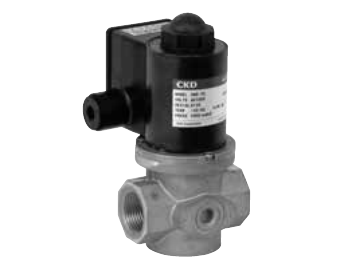

CKD VNR Solenoid Relief Valve for Gas (NO, Rp1/2 to Rp1 1/2)
VNR은 산업용 연소 설비의 가스 릴리프 라인에 쓰는 NO형(통전하면 닫힘) 전자 릴리프 밸브입니다. 도시가스, 천연가스, LPG에 쓰며 포트는 Rp1/2, Rp3/4, Rp1, Rp1 1/4, Rp1 1/2이고 사용 압력은 20 kPa까지입니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | NO (통전하면 닫힘) |
| 사용 압력 | 0~20 kPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | VNR-15: 5.8 / -20: 11.7 / -25: 12.7 / -32: 16.6 / -40: 17.2 |
| Cv | -15: 3.8 / -20: 7.8 / -25: 8.4 / -32: 11.0 / -40: 11.4 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC (+10/-15%), 200 VAC (+10/-15%) (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | VNR-15·20·25: 31 VA / VNR-32·40: 50 VA |
| 사용 주위 온도 | -20~60 °C (동결 없을 것) |
| 닫힘 시간 / 열림 시간 | 1.0초 이하 / 약 0.5초 |
| 사용 빈도 | 30 cycle/min 이하 |
| 설치 방향 | 코일을 위로 한 수직 방향 또는 코일이 수평인 수평 방향 |
| 접속 / 포트 사이즈 | 나사 결합 (Rp) / -15: Rp1/2, -20: Rp3/4, -25: Rp1, -32: Rp1 1/4, -40: Rp1 1/2 |
| 무게 | -15: 1.6 kg / -20: 2.3 / -25: 2.2 / -32: 3.4 / -40: 3.3 kg |
| 내압 | 0.1 MPa |
| 보호 등급 | IPX4 |
