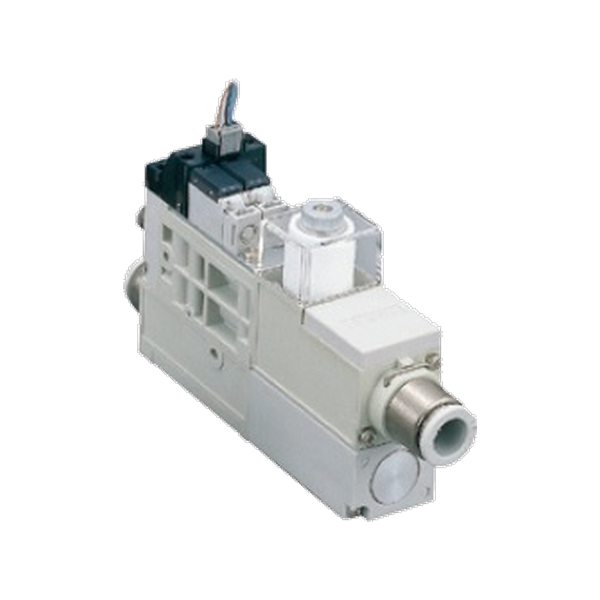

CKD VSQ Vacuum Ejector Unit for Large Flow Rates (31.5 mm Width)
모델명: VSQ
VSQ는 폭 31.5 mm 대유량 진공 이젝터 유닛입니다. 싱글·트윈·2단 노즐 중에서 고르며 노즐 지름은 ø0.7~ø2.0입니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0.3~0.7 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 노즐 직경 | ø0.7, ø1.0, ø1.2, ø1.5, ø2.0 |
| 노즐 종류 | 단일 노즐, 트윈 노즐, 2단 노즐 |
| 파일럿 밸브 | 직동식 포핏 밸브 |
| 정격 전압 | DC 24 V / AC 100 V |
| 소비 전력 | DC 24 V: 0.55 W / AC 100 V: 1 VA |
| 스위칭 밸브 | 파일럿식 포핏 밸브 |
| 허용 전압 변동 | 정격전압의 ±10% |
| 서지 보호 | DC 24 V: 바리스터 / AC 100 V: 브리지 다이오드 |
| 수동 조작 | 푸시 잠금식 |
| 표시 | 코일 통전 시 적색 LED 점등 |
