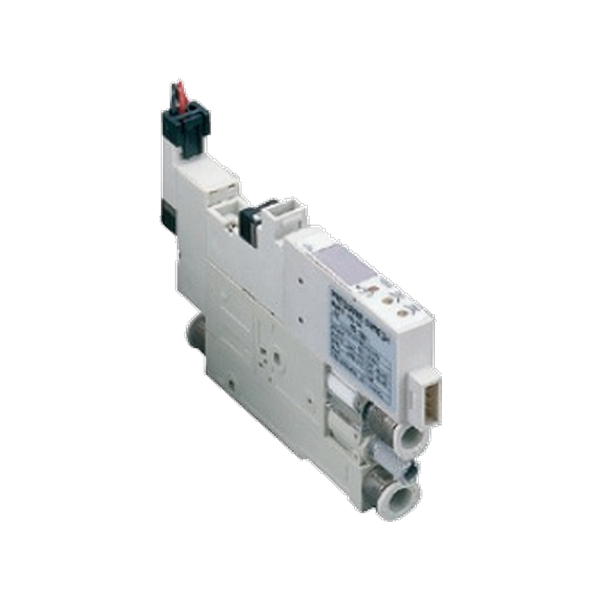

CKD VSXP/VSXPM Vacuum Switching Unit (10.5 mm Width Integrated)
모델명: VSXP/VSXPM
VSXP는 폭 10.5 mm 일체형 진공 스위칭 유닛이고 매니폴드형은 VSXPM입니다. 직동 포핏 파일럿 밸브로 -101~0 kPa 진공을 여닫습니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0.3~0.7 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 진공 압력 | -101~0 kPa |
| 파일럿 밸브 | 직동식 포핏 밸브 |
| 정격 전압 | 24 DC / 100 AC |
| 소비 전력 | 1.2 W (LED 포함) / 1.5 VA (LED 포함) |
| 내압 | 1.05 MPa (전환 밸브) |
| 급유 | 불필요 (전환 밸브) |
| 여과도 | 10 μm (진공 필터) |
| 엘리먼트 재질 | PVF (진공 필터) |
| 여과 면적 | 502 mm² (진공 필터) |
| 교체 엘리먼트 | VSX-E (진공 필터) |
