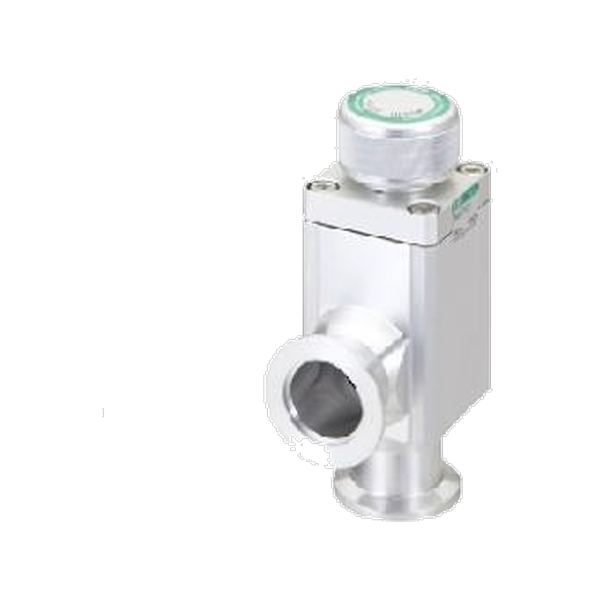

CKD MVB High Vacuum Manual Valve
MVB는 손잡이를 돌려 여닫는 고진공용 수동밸브입니다. 알루미늄 몸체에 성형 벨로즈를 썼고 진공·불활성 가스 배관에 NW16~NW50으로 접속합니다.
| 작동 유체 | 진공 및 불활성 가스 |
| 사용 압력 | 1.3×10⁻⁶~1×10⁵ Pa(abs) |
| 최대 사용 차압 | 0.1 MPa |
| 밸브 시트 누설 | 1.3×10⁻¹⁰ Pa·m³/s(He) 이하 |
| 외부 누설 | 1.3×10⁻¹¹ Pa·m³/s(He) 이하 |
| 내압 | 0.3 MPa |
| 유체 온도 | 5~60 °C |
| 사용 주위 온도 | 0~60 °C (동결 없을 것) |
| 오리피스 크기 | ø17 / ø24 / ø39 / ø48 mm |
| 포트 사이즈 | NW16 / NW25 / NW40 / NW50 |
| 재질 | 몸체 A6063, 벨로즈 SS316L |
