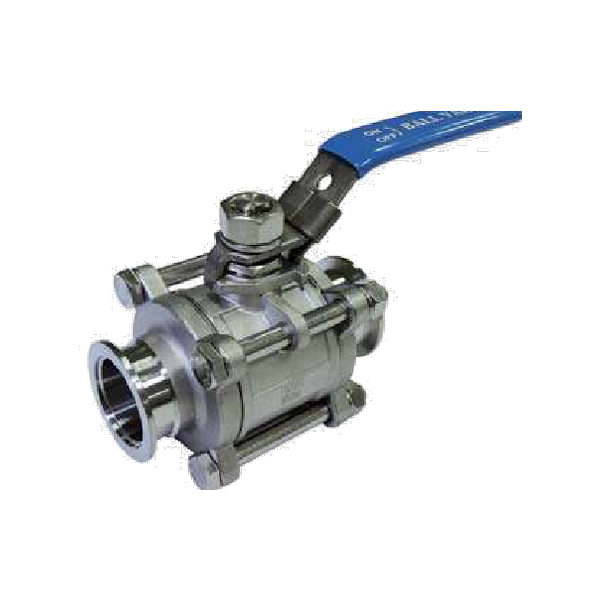

HTC Vacuum Ball Valve
가운데 구멍이 뚫린 볼을 1/4 회전시켜 진공 배관을 열고 닫는 볼밸브입니다. 구조가 단순하고 튼튼해 오염이 많은 진공 라인에서 트랩·스크러버 차단, 게이지 분리, 러핑 라인에 씁니다. 수동, 공압, 전동 구동이 있고 KF와 ISO-K 플랜지로 이어집니다.
| 구동 방식 | 수동, 공압 (1/4회전), 전동 |
| 접속 방식 | KF(NW), ISO-K 플랜지 |
| 사이즈 | KF형 1" ~ 2" (25.4 ~ 50.8 mm) |
| 압력 범위 | 2 bar ~ 1×10⁻⁴ mbar |
| 누설률 | 9×10⁻⁷ mbar·l/s |
| 재질 | SS316, PTFE |
| 최고 사용 온도 | 실린더 80 ℃, 몸체 100 ℃ |
| 공압 연결구 | KF25 2×1/8" NPT, KF40·KF50 2×1/4" NPT |
| 공급 공기 압력 | 4 ~ 7 kg/cm² (ISO-K 공압형) |
| 전동형 모델 | KF25BV107E, KF40BV130E, KF50BV151E |
| 전원 | 표준 220 V |
| 옵션 | 리밋 스위치, 솔레노이드 |
