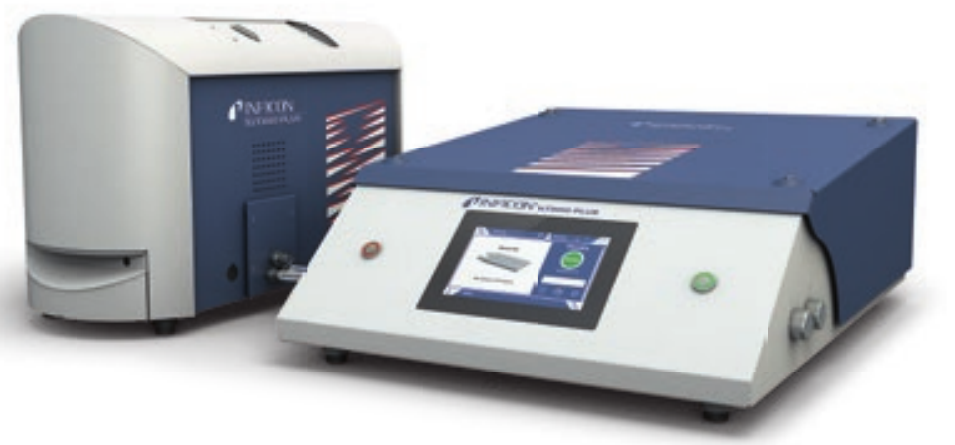

INFICON ELT3000 PLUS Battery Leak Detector
ELT3000 PLUS는 전해액이 들어 있는 금속 이온 전지 셀의 누설을 시험하는 플러그 앤 플레이 검출기입니다. 전해액 직접 검출 방식으로 마이크로미터 수준의 누설을 찾고, 연구개발과 시험 라인에는 단독 모드, 자동화 공정에는 인라인 모드로 씁니다.
| 검출 방식 | INFICON 특허 전해액 직접 검출 방식. 금속 이온 전지(리튬 이온, 소듐 이온, 알루미늄 이온 등)의 전해액 누설을 검출 |
| 최소 검출 누설률 | 5×10⁻⁷ mbar l/s (헬륨 환산 누설률) |
| 누설률 단위 | mbar l/s, atm cc/s, Pa m³/s |
| 검출 센서 | 사중극자 질량분석계 (음극 2개) |
| 인터페이스 | PROFIBUS, PROFINET, DeviceNet, EtherNet/IP, 시리얼 인터페이스(RS232), 디지털 입출력 |
| 치수 가스 검출 유닛 (폭 × 높이 × 깊이) | 610 × 300 × 380 mm (24 × 12 × 15 in) |
| 치수 제어 유닛 (폭 × 높이 × 깊이) | 700 × 540 × 250 mm (27.6 × 21.3 × 9.8 in) |
| 조작 언어 | 독일어, 영어, 스페인어, 한국어, 중국어, 일본어 |
| 구성 | 가스 검출 유닛과 제어 유닛(터치스크린). 플러그 앤 플레이 |
| 운전 모드 | 수동 시험용 단독(stand-alone) 모드와 자동화 공정용 인라인 모드 |
| 시험 챔버 (단독 모드용) | TC3000S 경질 챔버 180 × 180 × 27 mm / TC3000L 경질 챔버 400 × 210 × 120 mm / FTC3000 연질 챔버 400 × 350 mm |
| 교정 | E-Check 교정 누설 (인증 교정 누설로 추적 가능한 결과) |
| 주문 사양 | 230 V 50 Hz / 115 V 60 Hz |
