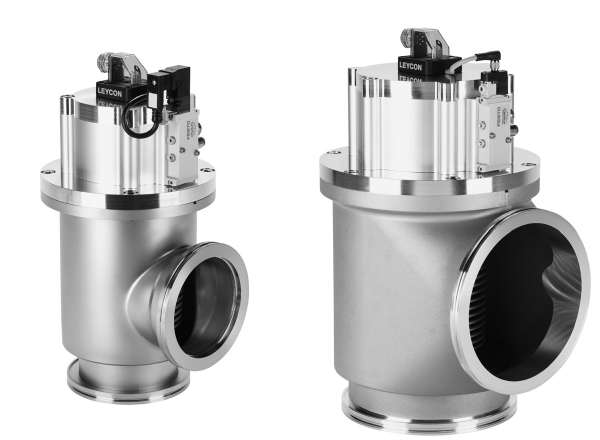

LEYBOLD Right-Angle Valves (ISO-K, Bellows-Sealed)
ISO-K 클램프 플랜지용 벨로우즈 씰 앵글 밸브입니다. 수동형(DN 63, DN 100)은 분리형 핸들을 쓰고 가변 누설 밸브처럼 대략적인 가스 흐름 조절에도 쓸 수 있습니다. 전공압형(DN 63, DN 100, DN 160)은 스프링 복귀로 닫히며 자동화된 진공 장치에 씁니다.
| 접속 규격 | ISO-K DN 63 / DN 100 (수동), DN 63 / DN 100 / DN 160 (전공압) |
| 구동 방식 | 수동 / 전공압 |
| 몸체 재질 | 알루미늄 (EN AL 42000) 또는 스테인리스강 (1.4404 / 1.4301) |
| 벨로우즈 재질 | 스테인리스강 AISI 316L / 316 Ti |
| 누설률 | 1×10⁻⁹ mbar·l/s |
| 사용 압력 범위 | 1×10⁻⁸ ~ 5000 mbar (DN 63) / 1×10⁻⁸ ~ 2000 mbar (DN 100, DN 160) |
| 분자류 컨덕턴스 | 160 l/s (DN 63) / 440 l/s (DN 100) / 1000 l/s (DN 160, 전공압) |
| 사용 온도 | 최대 80 °C |
| 씰 재질 | FPM (Viton) (수동형) / FKM (Viton) (전공압형) |
| 수명 | 수동 DN 63 300만 회, 수동 DN 100 10,000회, 전공압 100만 회 |
| 공기압 (전공압) | 4~8 bar (DN 63) / 4.5~7 bar (DN 100, DN 160), 연결 6 mm |
| 개폐 시간 (전공압) | 1 s 이하 (DN 63, DN 100) / 1.5 s 이하 (DN 160) |
