안녕하세요, 밸브파크 입니다.
오늘은 진공 시스템에서 빠질 수 없는 핵심 부품,

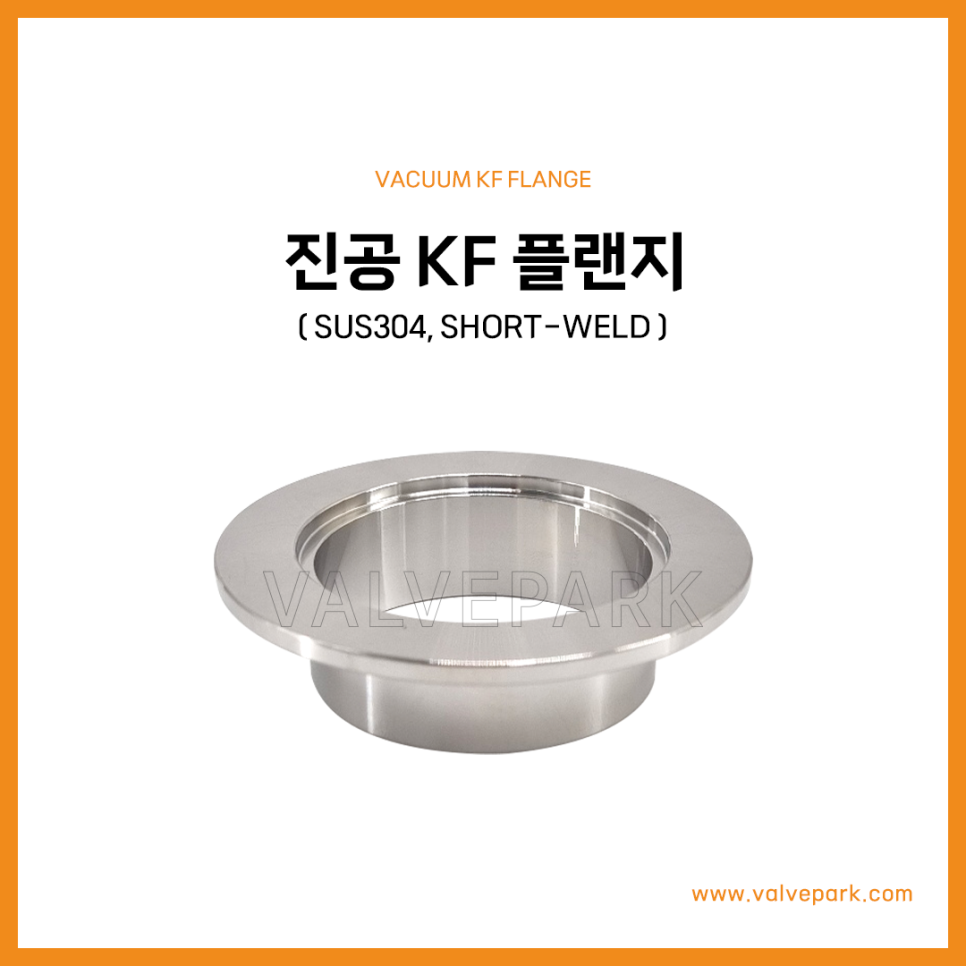

진공 KF 플랜지 (SUS304, Short-Weld) 제품을 소개해드리려고 합니다.
진공 장비를 구성하거나 유지보수하시는 분들이라면 한 번쯤은 꼭 접해보셨을 부품인데요
어떤 특징과 장점이 있는지 쉽게 정리해드리겠습니다.
KF 플랜지는 Klein Flange 규격을 따르는 진공용 연결 부품으로,
진공 배관과 장비를 간편하고 빠르게 연결할 수 있도록 설계된 시스템입니다.
특히 오늘 소개해드리는 제품은
✔ SUS304 스테인리스 소재
✔ Short-Weld 타입 구조
로 제작되어 내구성과 작업 효율을 모두 잡은 제품이에요.
SUS304 스테인리스 소재
내식성이 뛰어나고 오랜 시간 사용해도 변형이나 부식 걱정이 적습니다.
진공 환경에서 안정적인 성능을 유지하는 데 매우 중요한 요소입니다.
간편한 클램프 체결 방식
KF 플랜지는

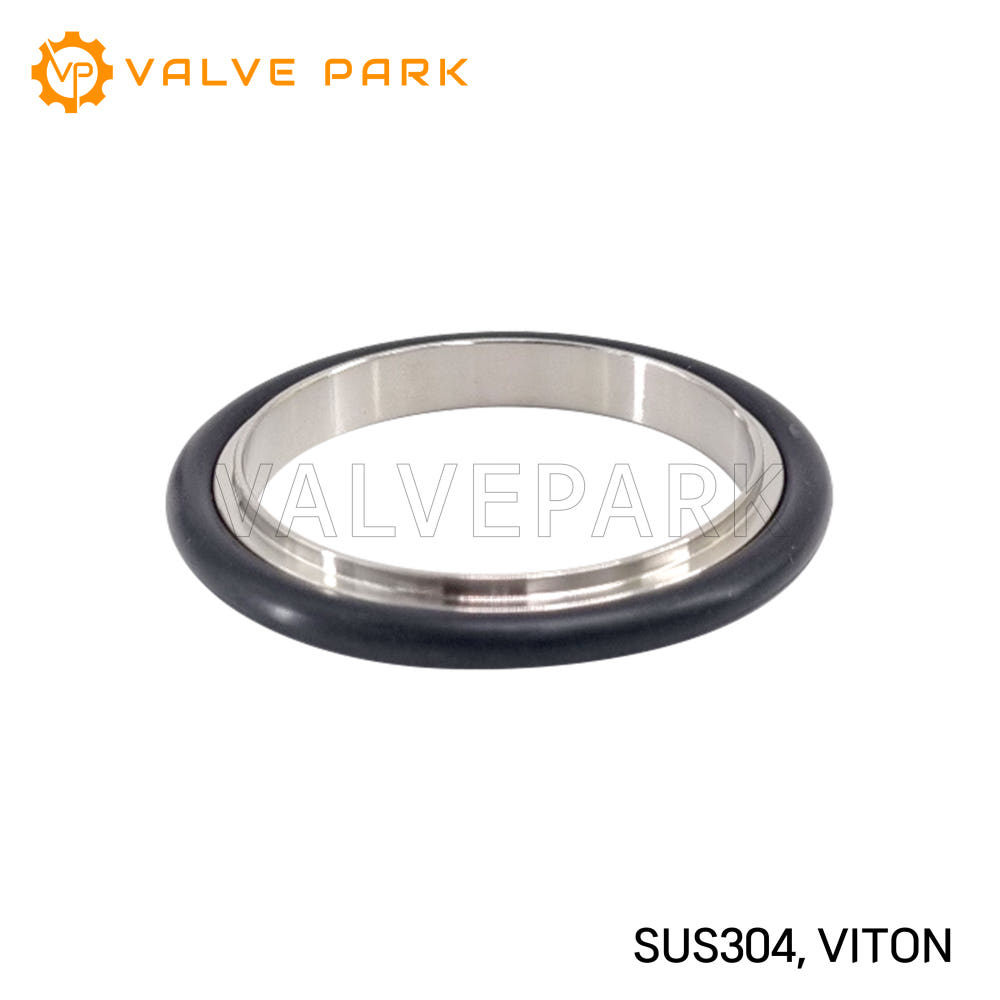

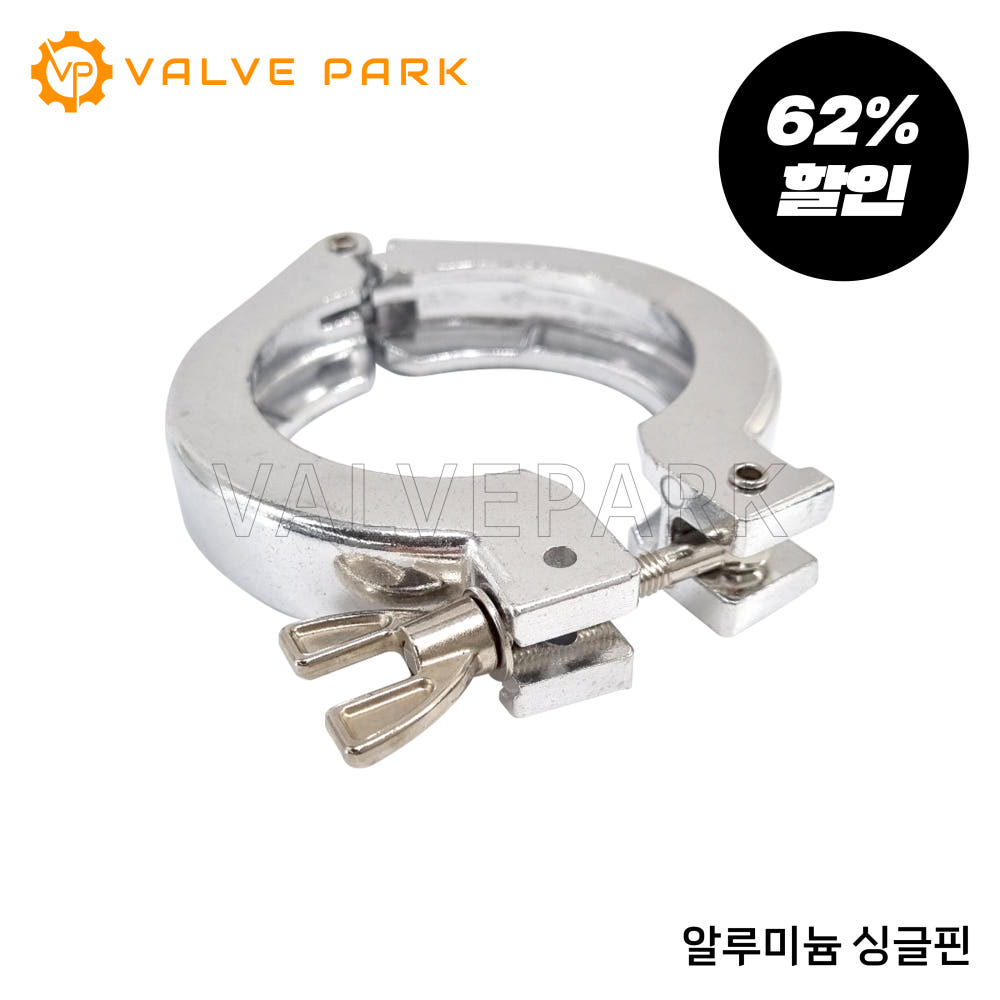

플랜지 + 센터링 (O-ring 포함) + 클램프
이 세가지 구성으로 연결됩니다.
복잡한 공구 없이도 빠르게 조립/분해가 가능해서
유지보수나 교체 작업이 훨씬 편리합니다.

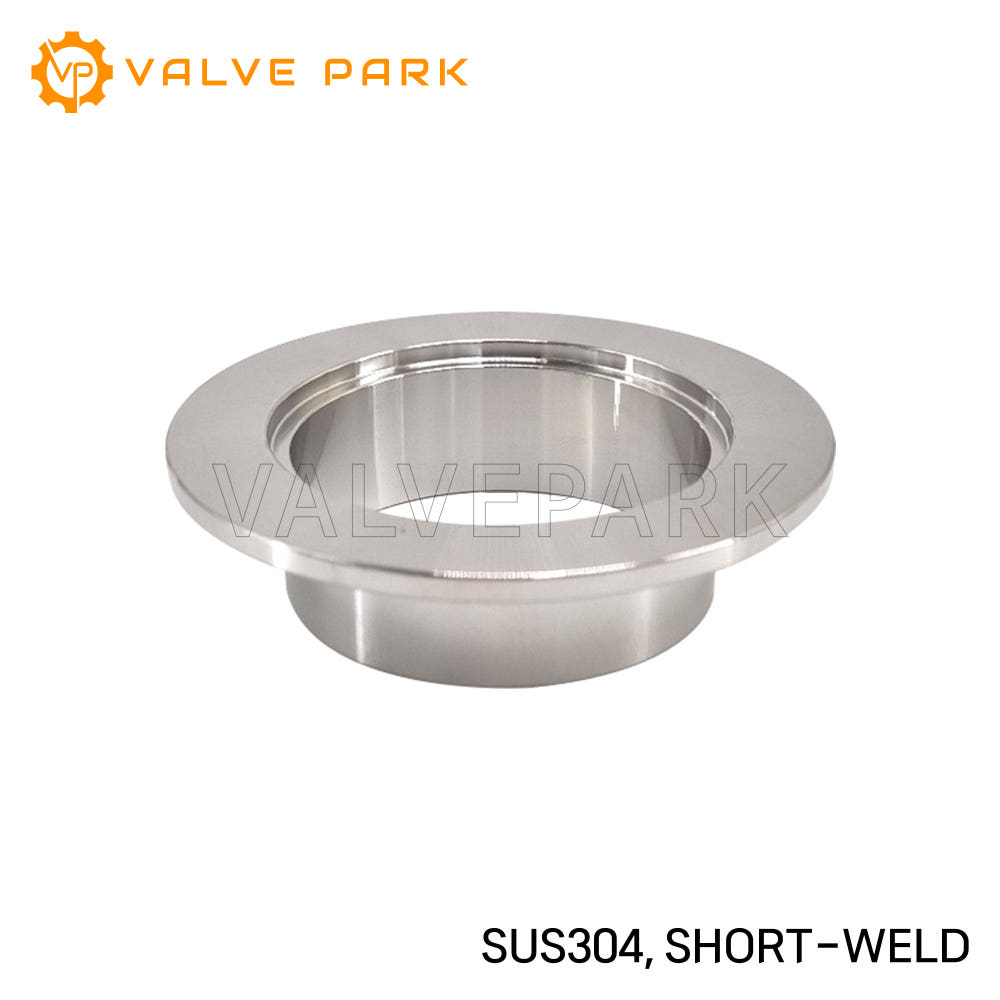

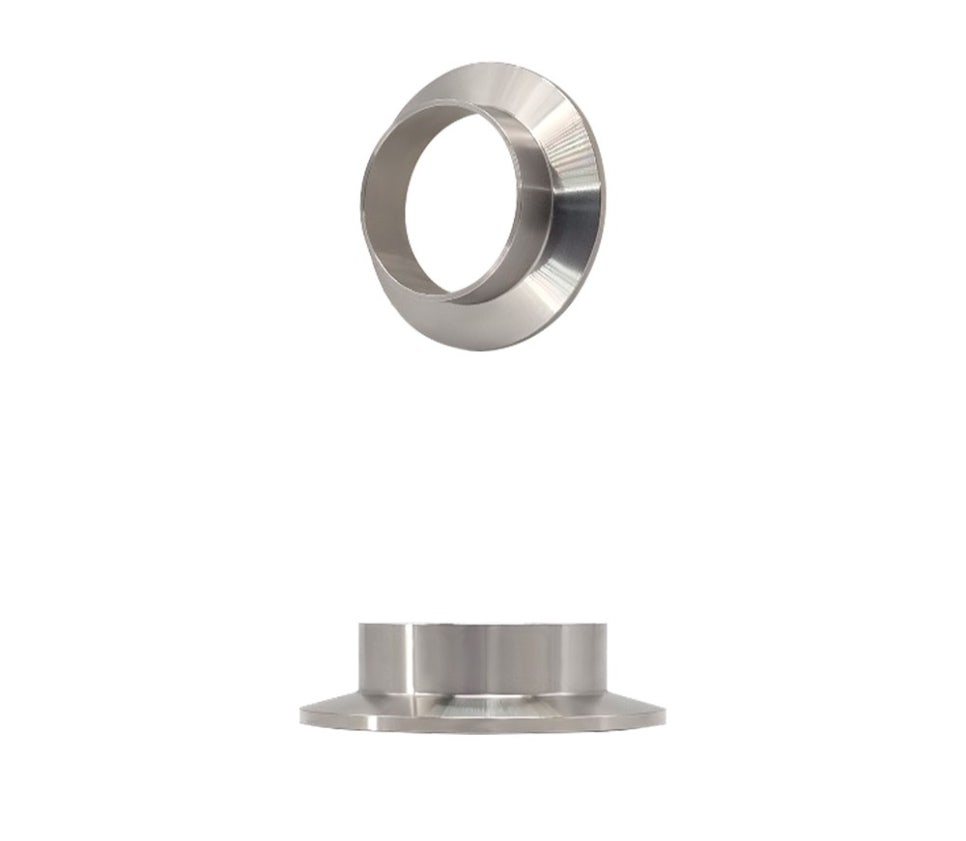

Short-Weld 구조
용접 길이가 짧게 설계된 타입이라
좁은 공간에서도 설치가 수월
설비 내부 설계 유연성 확보
Short-Weld 타입은 용접형 플랜지이기 때문에 다음과 같은 장점이 있습니다.
좁은 공간에서의 플랜지 연결
본체와 플랜지가 일체화 → 누설 경로 최소화
장기적으로 우수한 기밀 유지 성능
다만,
❗ 설치 후에는 플랜지 교체 시 재용접 필요
→ 따라서 고정 설치 라인에 주로 사용됩니다.
| SIZE | ØA | ØB | L |
|---|---|---|---|
| NW16 | 19.05 | 30 | 20 |
| NW25 | 25.4 | 40 | 20 |
| NW40 | 38.1 | 55 | 20 |
| NW50 | 50.8 | 75 | 20 |
진공 배관에서 연결 부품은 단순한 요소 같지만
전체 시스템의 안정성을 좌우하는 중요한 부품입니다.
KF 플랜지(SUS304, Short-Weld)는
간편한 체결 + 뛰어난 내구성 + 높은 호환성을 모두 갖춘 제품으로
현장에서 꾸준히 사용되는 검증된 선택입니다.
진공 배관 구성 고민 중이시라면 KF 플랜지(SUS304, Short-Weld)로
안정적인 시스템을 구축해보시길 추천드립니다.
🔧
