공압 글로브 컨트롤 밸브

​

안녕하세요, 밸브파크 입니다.

산업 현장에서 유량제어의 정확성과 누수 없는 기밀성은 시스템의 안정성과 직결되는 핵심 요소 입니다.

오늘은 Water, Liquid, Gas, Steam 등 청정 유체 라인에 최적화된 글로브 컨트롤 밸브를

중심으로 현장에서 왜 많이 사용되는지 쉽고 간단하게 소개해 드리겠습니다.

​

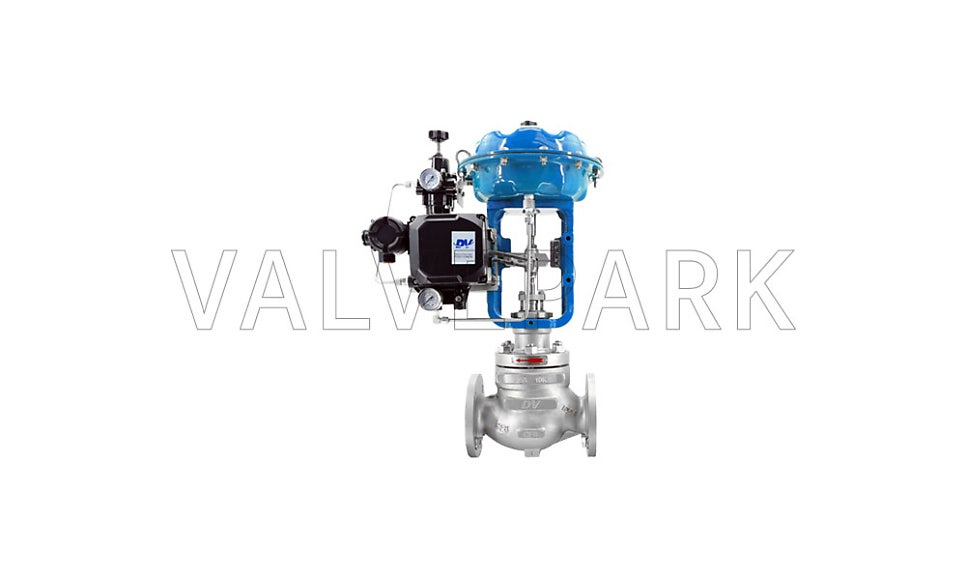

공압 글로브 컨트롤 밸브란?

공압 글로브 컨트롤 밸브는 공기(압축공기)를 이용해 밸브를 자동으로 개폐·제어하는 장치입니다.

일반적인 수동 밸브와 달리, 외부 신호에 따라 정확하고 빠르게 밸브 동작을 수행할 수 있어

공정 제어, 자동화 시스템에서 많이 사용됩니다.

​

​

주요 구성과 원리

​

글로브 밸브 본체

유체 흐름을 조절하는 기본 구조

스템과 디스크가 밸브 시트와 맞물려 유량을 조절

​

공압 액추에이터 (Pneumatic Actuator)

압축공기를 힘으로 변환하여 밸브를 여닫음

빠르고 반복적인 동작에 적합

​

컨트롤 포지셔너(Control Positioner)

입력 신호(4-20mA)를 받아 액추에이터 위치를 정밀 제어

정확한 밸브 위치 유지

​

📌 동작 원리

입력 신호가 포지셔너로 입력 ➜ 포지셔너가 액추에이터의 위치를 조정

➜ 밸브 스템이 위/아래로 움직여 유량 조절

​

특장점

​

1. 스텔라이트(Stellite) 용접 기본 적용

핵심 부품인 플러그 및 시트 링에 스텔라이트 용접을 기본 옵션으로 적용하여 내마모성이 매우 우수합니다.

​

2. 고온·악조건 대응 내구성​

원천 강도·내식성이 높은 재질을 적용하여, 고온 환경 및 불리한 유체 조건에서도 안정적인 내구성을 확보했습니다.

​

​

​

BODY TYPE 안내

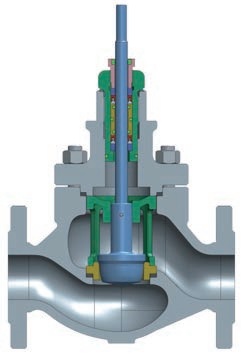

Standard Bonnet (표준 보닛)

​

표준 보닛은 일반 온도 조건에서 가장 많이 사용되는 기본 타입입니다.

바디와 동일한 재질로 제작되어 본체의 밀봉 역할과 함께

액추에이터를 연결하는 기능을 수행합니다.

구조가 단순하고 범용성이 뛰어나

다양한 산업 현장에서 폭넓게 사용되고 있습니다.

​

사용 온도 범위: -30℃ ~ 230℃

​

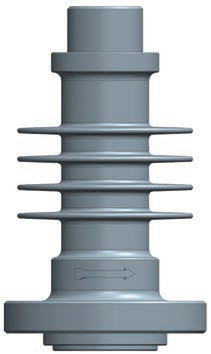

Finned Bonnet (방열핀 보닛)

​

고온 환경에 맞게 특수 설계된 보닛 타입으로,

히트 싱크(방열 구조)를 적용해 보닛과 외부 공기 사이의 접촉 면적을 넓혀

효과적인 열 방출이 가능하도록 설계되었습니다.

이를 통해 패킹과 액추에이터를 고온으로부터 보호하여

고온 조건에서도 안정적인 밸브 운전이 가능합니다.

​

사용 온도 범위: 230℃ ~ 530℃

​

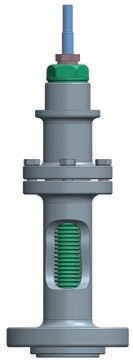

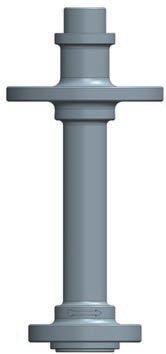

Cryogenic Extended Bonnet (저온·극저온 연장 보닛)

​

액체 산소, 액체 질소와 같은

저온 및 극저온 유체에 사용되는 보닛 타입입니다.

보닛을 길게 연장한 구조로 설계되어

패킹과 액추에이터를 저온 환경으로부터 효과적으로 보호합니다.

기본적으로 SUS304 또는 SUS316 재질이 적용되며,

사용 조건에 따라 열팽창 계수가 다른 재질 선택도 가능합니다.

​

사용 온도 범위: -196℃ ~ 45℃

​

Metal Bellows Seal Bonnet (메탈 벨로우즈 씰 보닛)

​

스테인리스 스틸 벨로우즈 어셈블리가 적용된 보닛으로,

유체를 외부와 완전히 차단하면서도

스템의 상·하 작동은 원활하게 유지할 수 있는 구조입니다.

또한 상부에는 표준 패킹 박스가 함께 적용되어

이중 밀봉 구조를 형성함으로써

유체 누출로 인한 손실과 환경 오염을 효과적으로 방지합니다.

​

사용 온도 범위: -29℃ ~ 300℃

​

​

​

​

​

​

포지셔너

​

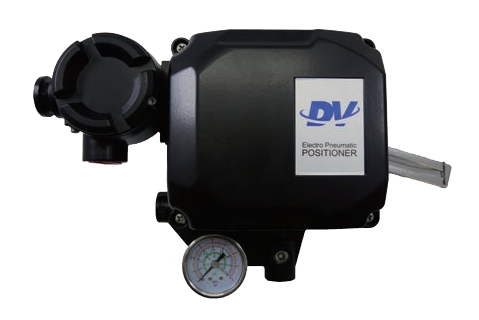

ELECTRO-PNEUMATIC POSITIONER (전자-공압 포지셔너)

​

전자 - 공압 포지셔너는 전기 신호(4~20mA DC)를 공압 신호로 변환하여

밸브의 개도를 제어하는 기본형 포지셔너입니다.

​

​

주요 특징

싱글 액추에이터 및 더블 액추에이터 모두 적용 가능

구조가 단순하여 내구성이 우수

유지보수가 용이하고 경제적

다양한 방폭 사양 지원

​

적용 분야

일반 산업용 플랜트

유량 및 압력 제어가 필요한 현장

기본적인 제어 정확도가 요구되는 공정

​

​

​

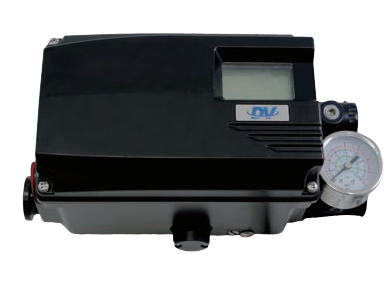

SMART POSITIONER (스마트 포지셔너)

​

스마트 포지셔너는 전자-공압 포지셔너에 디지털 제어 기능을 추가한 고성능 포지셔너입니다.

미세한 개도 제어와 다양한 진단 기능을 제공하여 정밀 제어가 필요한 공정에 적합합니다.

​

​

주요 특징

높은 직선성, 반복성, 응답성

자동 캘리브레이션 기능

HART 통신 지원 (원격 설정 및 모니터링 가능)

저소음, 저공기 소비 설계

LCD 디스플레이로 상태 확인 용이

​

적용 분야

정밀 제어가 요구되는 플랜트

자동화 수준이 높은 공정

원격 제어 및 상태 모니터링이 필요한 시스템

​

​

​

​

​

​

.

.

.

.

🔧
