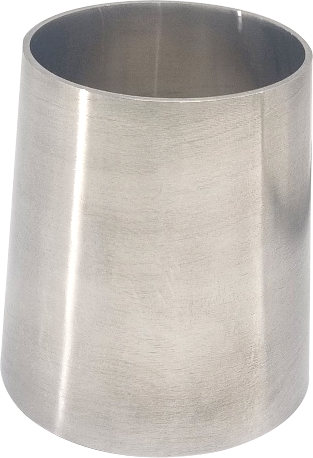

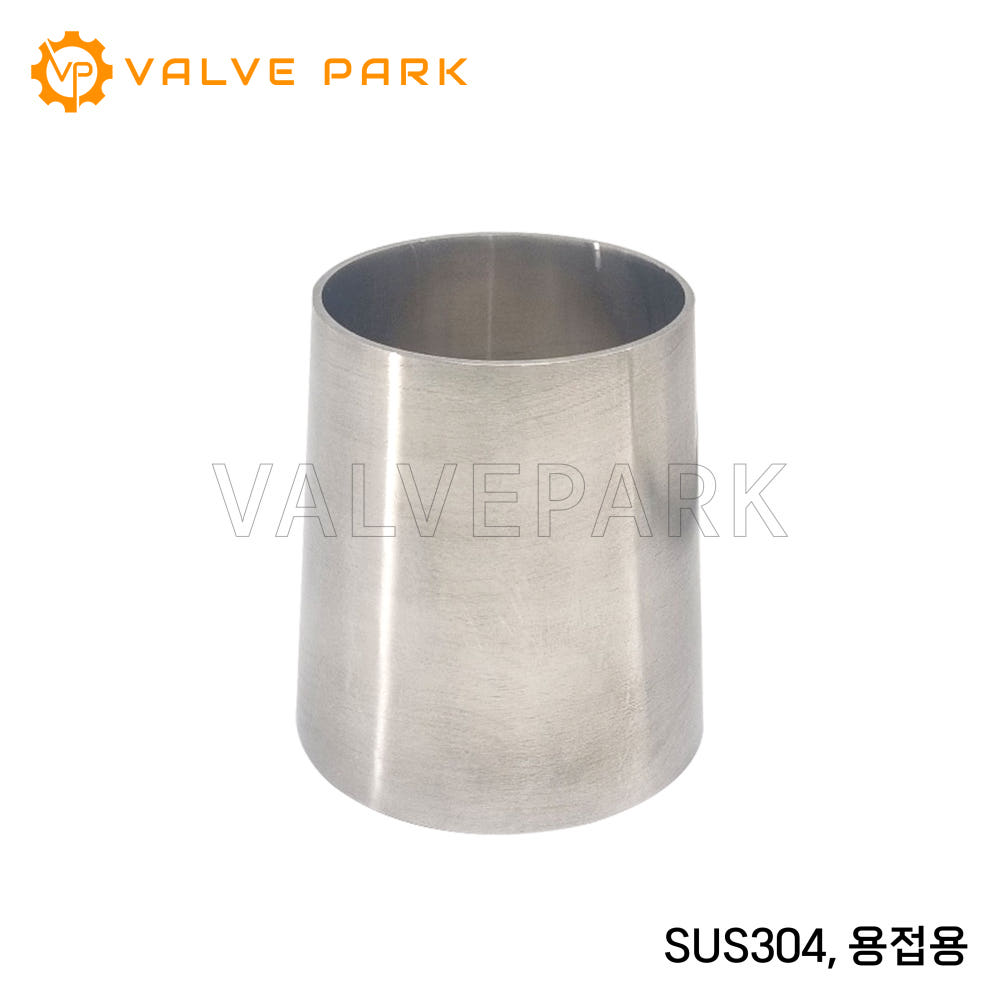

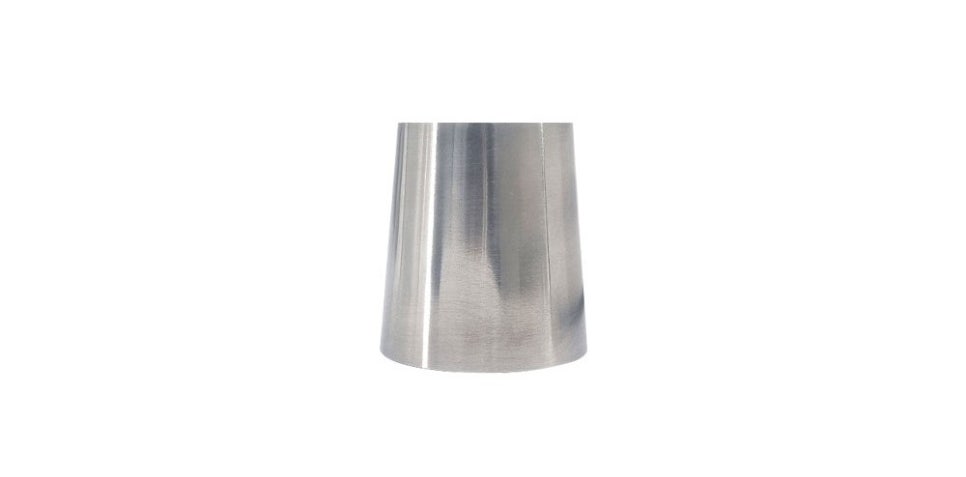

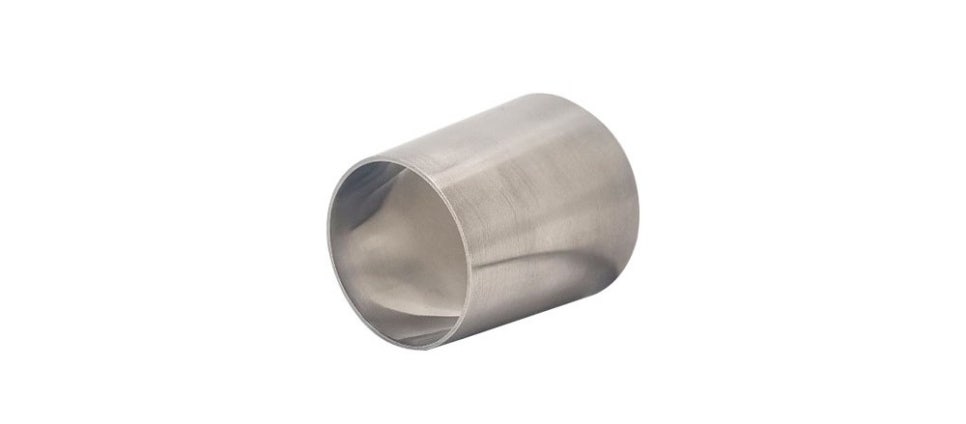

쎄니타리 동심레듀샤 (SUS304, 용접용)

​

안녕하세요. 밸브파크 입니다.

배관 설비를 처음 접하시는 분이라면 레듀샤가 무엇이지?라고 생각하실 수도 있는데요.

서로 다른 크기의 배관을 연결할 때 사용하는 배관 부속입니다.

예를 들어 큰 배관에서 작은 배관으로 연결해야 하는 경우 배관 사이즈가 갑자기 달라지기 때문에

중간에서 자연스럽게 직경을 변경해 줄 수 있는 부속이 필요합니다.

이때 사용하는 대표적 제품이 바로 레듀샤(Reducer)입니다.

오늘은 일반적인 레듀샤가 아닌 위생 배관에 적합한 쎄니타리(Sanitary) 동심레듀샤를 소개해 드릴게요.

쎄니타리 동심레듀샤가 뭔가요?

​

쎄니타리(Sanitary)는 위생적인 관리가 필요한 배관 시스템을 의미합니다.

​

주로 식품, 음료, 제약, 바이오, 화학 등 제품의 청결과 배관 내부 관리가 중요한 산업에서 사용됩니다.

그리고 동심(Concentric)은 큰 배관과 작은 배관의 중심축이 같은 구조라는 뜻입니다.

​

​

위와 같이 쎄니타리 동심레듀샤를 이해하시면 쉽습니다.

​

​

​

용접용 레듀샤는 무엇이 다를까요?

​

쎄니타리 레듀샤에는 여러 가지 연결 방식이 있는데요

​

오늘 소개해 드리는 제품은 용접용(Weld Type)입니다.

용접용은 제품 양쪽 끝을 배관에 직접 용접하여 연결하는 방식입니다.

따라서 배관을 설치한 후 자주 분리해야 하는 곳보다는 한번 설치하면 계속 사용하는 고정 배관 구간이 적합합니다.

특히 위생 배관의 본선처럼 전체 배관을 연속적인 용접 구조로 구성해야 하는 경우 용접형 레듀샤를 많이 사용합니다.

용접으로 연결하기 때문에 클램프 연결부가 별도로 생기지 않아 고정 배관의 기밀성과 연속성을 확보하는 데 유리합니다.

​

​

용접형과 페룰형 어떤 차이가 있을까요?

쎄니타리 배관을 처음 접하시는 분들이 자주 궁금해하시는 부분입니다.

​

용접형

용접형은 배관과 피팅을 직접 용접해서 연결합니다.

따라서 분해할 필요가 없는 고정 배관에 적합합니다.

​

✔ 고정 배관에 적합

✔ 연속 용접 구조 구성 가능

✔ 연결부의 분해가 필요 없는 구간에 적합

✔ 배관 시스템을 깔끔하게 구성 가능

​

페룰형

반면 페룰형은 트라이 클램프 등을 이용해 연결하는 방식입니다.

필요할 때 클램프를 풀어서 배관을 분리할 수 있기 때문에 세척이나 유지 보수를 위해 분해와 조립이 필요한 구간에 적합합니다.

​

고정해서 사용하는 본선 배관일 경우 → 용접형

자주 분리하거나 세척해야 하는 구간일 경우 → 페룰형

​

위와 같이 구분해서 사용해 주시면 됩니다.

​

​

​

동심레듀샤와 편심레듀샤의 차이

레듀샤를 알아보다 보면 동심(Concentric)과 편심(Eccentric)이라는 표현도 자주 보게 됩니다.

두 제품의 가장 큰 차이는 배관 중심이 어떻게 연결되는가입니다.​

​

동심레듀샤

동심레듀샤는 큰 배관과 작은 배관의 중심축이 일치합니다.

그래서 배관의 중심을 기준으로 대칭적인 형태를 가지고 있습니다.

이러한 특성 때문에 수직 배관이나 흐름의 대칭성이 중요한 구간 등에 주로 사용됩니다.

​

편심레듀샤

편심레듀샤는 한쪽 면을 일정하게 맞춘 형태입니다.

특히 수평 배관에서는 설치 방향에 따라 배관 내부에 액체가 고이거나 공기가 머무는 문제를 줄이는 목적으로 사용됩니다.

따라서 무조건 동심이 좋거나 편심이 좋은 것이 아니라 배관의 방향과 공정 조건에 맞춰 선택하는 것이 중요합니다.

​

​

동심레듀샤 vs 편심레듀샤
