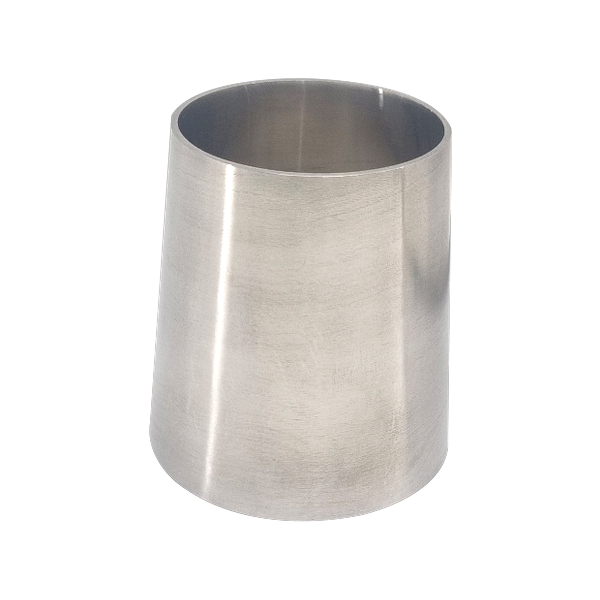

쎄니타리 동심레듀샤 (SUS304, 용접용)

Sanitary Concentric Reducer (SUS304, Weld)

모델명: PSF-28

PSF-28은 쎄니타리 라인의 배관 직경을 전환할 때 사용하는 용접형 동심(Concentric) 레듀샤입니다. SUS304 정밀 주조 본체와 위생 배관 표준 폴리싱 처리로, 의약·바이오·화학·식음료·2차전지 공정의 고정 배관 직경 전환부에 사용됩니다.

사양

자주 묻는 질문

용접형과 페룰형 레듀샤는 어떻게 구분해 사용하나요?

용접형은 라인 전체를 연속 용접 구조로 구성하는 본선 배관에 사용되며, 장기 기밀성이 우수하고 데드 스페이스가 최소화됩니다. 페룰형(2페럴)은 트라이 클램프로 착탈이 가능해 분해·조립이 빈번한 구간에 적합합니다. 고정 본선은 용접형, 착탈이 필요한 지점은 페룰형을 선택하시는 것이 일반적입니다.

동심 레듀샤와 편심 레듀샤는 어떻게 구분해 사용하나요?

동심(Concentric) 레듀샤는 양쪽 배관의 중심축이 일치하는 형상으로, 유체 흐름의 대칭성이 중요한 라인이나 수직 배관에 주로 사용됩니다. 편심(Eccentric) 레듀샤는 한쪽 면이 배관과 평행하게 유지되는 형상으로, 수평 배관에서 바닥에 액이 고이지 않도록 하거나 공기 포켓이 상부에 머물지 않게 할 때 사용됩니다.

용접 작업 시 주의할 점이 있나요?

위생 라인의 용접은 내부 표면에 산화 스케일이 남지 않도록 아르곤 백 퍼지 환경에서 오비탈 용접을 적용하는 것이 표준입니다. 이후 내부 세정과 패시베이션(부동태화) 처리를 거쳐야 위생 라인의 요구 청정도를 만족할 수 있으며, 본 제품은 출고 시 내부가 폴리싱된 상태로 납품되므로 현장 용접 시 내부 오염이 발생하지 않도록 주의해 주시기 바랍니다.

SUS304와 SUS316L 중 어느 사양이 적합한가요?

일반 식품·음료·위생 라인 대부분에서는 SUS304가 표준으로 사용됩니다. 염화물 농도가 높거나 강한 유기산이 포함된 라인, GMP 수준의 제약·바이오 공정에서는 내식성과 규제 적합성을 고려해 SUS316L을 선택하는 것이 일반적입니다.
