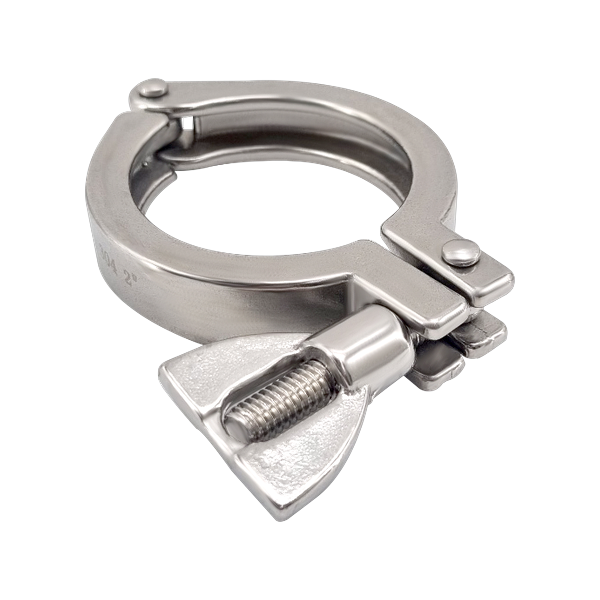

쎄니타리 클램프 (SUS304, 2단)

Sanitary Clamp (SUS304, 2-Stage)

모델명: PSF-01

PSF-01은 쎄니타리 트라이 클램프 연결부를 체결하는 2단(Double Pin) 구조의 SUS304 클램프입니다. 나비형 윙 너트 조작으로 공구 없이 착탈이 가능하며, 의약·바이오·화학·식음료·2차전지 공정의 위생 배관 결합부 고정에 사용됩니다.

사양

자주 묻는 질문

2단 클램프와 1단 클램프는 어떤 차이가 있나요?

1단(Single Pin) 클램프는 힌지가 한 곳에 있어 구조가 단순하고 가격이 낮은 반면, 2단(Double Pin) 클램프는 힌지가 두 곳에 분산되어 있어 원주 방향 면압 분포가 더 균일하고 체결 안정성이 높습니다. 일반 배관에는 1단, 고기밀성이 요구되거나 반복 착탈이 많은 라인에는 2단이 선호됩니다.

가스켓은 별도로 준비해야 하나요?

네. 트라이 클램프 시스템은 클램프·가스켓·페룰 세 부품이 조합되어야 기밀이 형성되는 구조입니다. 클램프와 가스켓은 사이즈별로 세트 관리하시는 것이 원칙이며, 가스켓은 일반적으로 EPDM·실리콘·PTFE 등 용도에 맞는 재질을 선택합니다. 사용 유체·온도를 알려주시면 적정 가스켓 재질을 함께 안내드립니다.

사이즈는 어떻게 선정하나요?

쎄니타리 클램프는 트라이 클램프 표준 사이즈(1인치, 1.5인치, 2인치 등)에 맞춰 공급됩니다. 현재 사용 중인 페룰 또는 배관 사이즈를 알려주시면 동일 규격 클램프를 준비해 드립니다.

체결 시 주의할 점이 있나요?

클램프는 지나치게 강하게 조이면 가스켓이 과도하게 변형되어 크리프가 발생할 수 있고, 너무 약하게 조이면 면압 부족으로 누설이 생길 수 있습니다. 나비 너트를 손으로 단단히 조인 뒤 추가로 공구를 사용하는 경우 정해진 토크 범위를 초과하지 않도록 관리하시고, 정기 점검 시 클램프 풀림 여부와 가스켓 상태를 함께 확인하시기 바랍니다.
