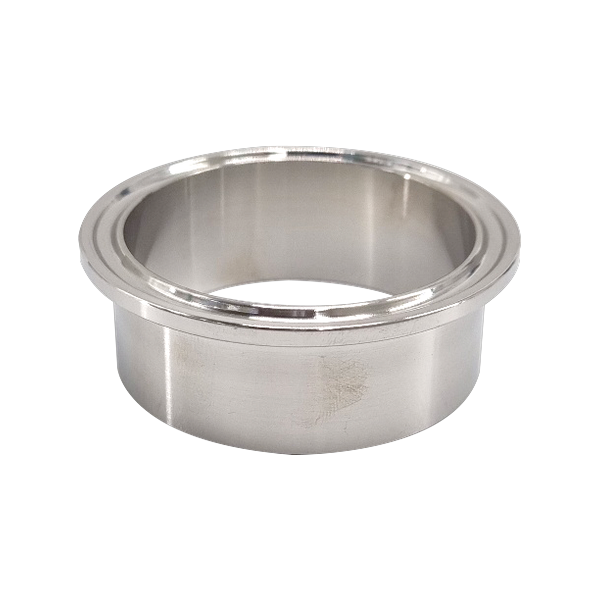

쎄니타리 페럴 (SUS304, 확관용)

Sanitary Ferrule (SUS304, Expanded)

모델명: PSF-04

PSF-04는 쎄니타리 튜빙 배관에 확관(Expanded) 용접으로 결합되는 SUS304 재질 페럴입니다. 튜브 외경에 맞춰 확관 가공된 결합부 덕분에 용접부의 유체 단차가 최소화되며, 의약·바이오·화학·식음료·2차전지 공정의 고청정 튜빙 라인 접점에 사용됩니다.

자주 묻는 질문

확관용 페럴과 일반 용접용 페럴은 어떻게 다른가요?

일반 용접용 페럴(PSF-03 등)은 배관 말단을 맞대고 버트 용접하는 구조로, 파이프 라인에 주로 사용됩니다. 확관용 페럴은 튜브 외경을 페럴 내부에 삽입한 뒤 확관 가공 후 용접하는 구조로, 용접부 내경 단차가 최소화되어 튜빙 라인의 CIP/SIP 세정 효율을 높이는 데 유리합니다. 파이프 라인에는 일반 용접용, 튜빙 라인에는 확관용을 선택하시는 것이 원칙입니다.

확관 용접 시 주의할 점이 있나요?

확관 용접은 튜브와 페럴이 서로 다른 두께와 열 용량을 가지므로, 용접 전류·속도·퍼지 가스 유량이 정밀하게 제어되는 오비탈 용접 장비를 사용하는 것이 원칙입니다. 용접 직후 내부 세정과 필요 시 패시베이션 처리를 거쳐야 위생 라인 청정도를 확보할 수 있습니다.

튜빙과 파이프의 차이는 무엇인가요?

파이프는 내경을 기준으로 규격이 정의되는 반면, 튜빙은 외경을 기준으로 규격이 정의됩니다. 위생 라인에서는 일반적으로 튜빙이 사용되며, 외경 관리가 엄격해 확관 가공과 오비탈 용접에 유리합니다. GMP 수준의 제약·바이오 공정에서는 거의 모든 본선이 튜빙으로 구성됩니다.

SUS304와 SUS316L 중 어느 사양이 적합한가요?

일반 식품·음료 라인은 SUS304가 표준이며, GMP 수준의 제약·바이오 공정이나 염화물 농도가 높은 라인에는 SUS316L이 권장됩니다. 규제 요건과 사용 유체를 알려주시면 적정 재질을 함께 검토해 드립니다.
