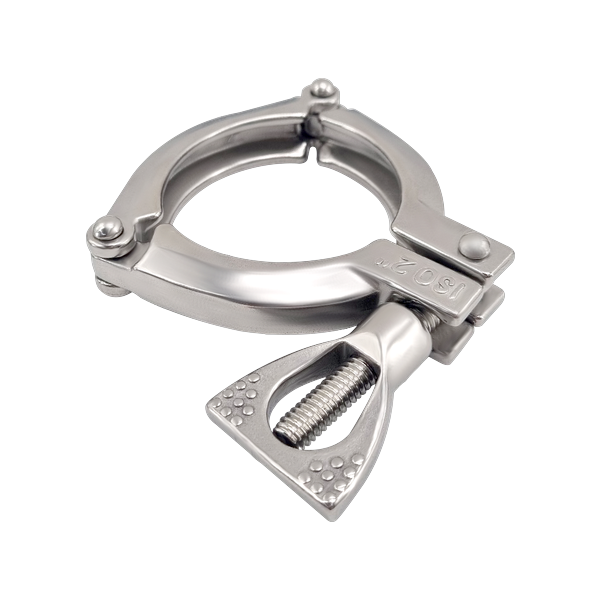

쎄니타리 클램프 (SUS304, 3단)

Sanitary Clamp (SUS304, 3-Stage)

모델명: PSF-02

PSF-02는 쎄니타리 트라이 클램프 연결부를 체결하는 3단 힌지 구조의 SUS304 클램프입니다. 3단 분할 힌지로 원주 방향 면압 분포를 더욱 균일하게 가져가며, 의약·바이오·화학·식음료·2차전지 공정의 고기밀성·장기 사용 라인의 결합부 고정에 사용됩니다.

사양

자주 묻는 질문

1단·2단·3단 클램프는 어떻게 구분해 사용하나요?

1단은 구조가 단순하고 가격이 낮아 일반 배관에 사용됩니다. 2단은 힌지가 두 곳으로 분산되어 면압 분포가 균일해지고 일반 고기밀성 라인에 선호됩니다. 3단은 분할 수가 더 많아 원주 방향 응력 분포가 한층 균일해지며, 장기 고정 사용·누설 관리가 엄격한 라인에 적합합니다.

가스켓은 별도로 준비해야 하나요?

네. 트라이 클램프 시스템은 클램프·가스켓·페룰 세 부품이 조합되어야 기밀이 형성됩니다. 가스켓은 EPDM·실리콘·VITON·PTFE 등 용도에 맞는 재질을 선택하시며, 사용 유체와 온도를 알려주시면 적정 가스켓 재질을 함께 안내드립니다.

체결 시 주의할 점이 있나요?

클램프를 지나치게 강하게 조이면 가스켓이 과도하게 변형되어 크리프가 발생할 수 있고, 너무 약하게 조이면 면압 부족으로 누설이 생길 수 있습니다. 지정 토크 범위 내에서 조작하시고, 정기 점검 시 풀림 여부와 가스켓 상태를 함께 확인하시기 바랍니다.

사이즈는 어떻게 선정하나요?

쎄니타리 클램프는 트라이 클램프 표준 사이즈(1인치, 1.5인치, 2인치, 3인치 등)에 맞춰 공급됩니다. 현재 사용 중인 페룰 또는 배관 사이즈를 알려주시면 동일 규격으로 준비해 드립니다.
