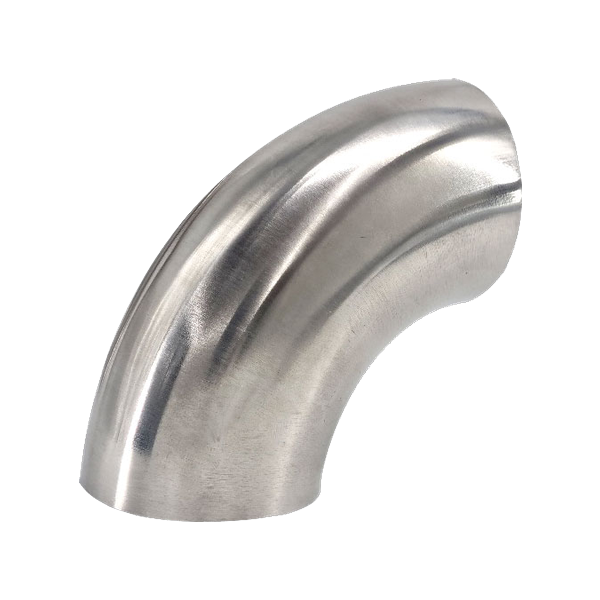

쎄니타리 90도 숏엘보 (SUS304, 용접용)
Sanitary 90° Short Elbow (SUS304, Weld)
모델명: PSF-12
PSF-12는 쎄니타리 라인의 90도 방향 전환에 사용하는 용접형 숏(Short) 엘보입니다. SUS304 정밀 주조 본체와 위생 배관 표준 내부 마감으로, 의약·바이오·화학·식음료·2차전지 공정의 고정 배관 방향 전환부에 사용됩니다.
사양
자주 묻는 질문
- 숏 타입과 롱 타입 엘보는 어떻게 구분해 사용하나요?
- 숏 타입은 곡률 반경이 작아 설치 공간을 절약할 수 있지만, 곡률이 급해 유동 저항이 상대적으로 높고 CIP 세정 시 부분적으로 와류가 발생하기 쉬운 편입니다. 롱 타입은 곡률 반경이 커서 유체 흐름이 완만하고 세정 효율이 좋지만 배관 공간을 더 많이 차지합니다. 공간 제약이 우선이면 숏 타입, 세정 효율이 우선이면 롱 타입을 선택하시는 것이 일반적입니다.
- 용접형과 페룰형 엘보는 어떻게 구분해 사용하나요?
- 용접형은 라인 전체를 연속 용접 구조로 구성하는 본선 배관에 사용되며, 장기 기밀성이 우수하고 데드 스페이스가 최소화됩니다. 페룰형(1페럴 또는 2페럴)은 트라이 클램프로 착탈이 가능해 분해·조립이 빈번한 구간에 적합합니다. 고정 본선은 용접형, 착탈이 필요한 지점은 페룰형을 선택하시는 것이 일반적입니다.
- 용접 시 주의할 점이 있나요?
- 위생 라인의 용접은 내부 표면에 산화 스케일이 남지 않도록 아르곤 백 퍼지 환경에서 오비탈 용접을 적용하는 것이 표준입니다. 용접 직후 내부 세정과 필요 시 패시베이션 처리를 거쳐야 위생 라인의 요구 청정도를 만족할 수 있습니다.
- SUS304와 SUS316L 중 어느 사양이 적합한가요?
- 일반 식품·음료·위생 라인 대부분에서는 SUS304가 표준으로 사용되며, 염화물 농도가 높거나 강한 유기산이 포함된 라인, GMP 수준의 제약·바이오 공정에서는 SUS316L을 선택하는 것이 일반적입니다.
