IP 숫자: 앞은 먼지와 이물, 뒤는 물에 대한 등급
IP65·IP67·IP68: 저압 분사, 일시 침수, 지속 침수
선정 기준: 옥외는 IP65 이상, 호스 세척은 물 숫자 5나 6, 일시 침수는 IP67, 상시 수몰은 IP68
방폭: IP 등급과 별개의 요건
문의 정보: 설치 환경, 밸브 종류와 토크, 전원, 제어 방식, 수량
안녕하세요, 밸브파크입니다.
전동 액추에이터(전기 모터로 밸브를 여닫는 구동기)의 IP 등급은 설치 장소에 물과 먼지가 어디까지 닿는지에 맞춰 고릅니다. 비를 맞는 옥외는 IP65 이상, 호스로 씻는 곳은 물 숫자가 5나 6인 등급(IP65, IP66)을 확인합니다. 일시적으로 잠길 수 있는 곳은 IP67, 계속 잠기는 곳은 IP68을 확인하며, IP 등급은 방폭과 별개입니다.
옥외 배관, 세척 라인, 배수가 나쁜 피트에 전동 구동기를 달 때는 사양서의 IP65, IP67, IP68 중 무엇이 필요한지 정하기 어렵습니다. 등급이 높으면 방폭도 되는지 헷갈리는 경우도 있습니다.
이 글은 카탈로그와 제품 사양에 적힌 값을 기준으로 정리하며, 같은 제조사 제품도 모델마다 등급이 다르므로 최종 값은 각 모델의 사양서를 따릅니다.
IP 뒤의 두 숫자 가운데 앞은 먼지와 이물, 뒤는 물에 대한 등급입니다. IP65는 먼지 방호에 저압 물 분사, IP67은 완전 방진에 일시 침수, IP68은 완전 방진에 지속 침수를 견디는 등급입니다.
IP는 IEC 60529(전기 기기 외함의 보호 등급을 정한 국제 규격)의 표기입니다. 아래 표는 이 글에서 다루는 5, 6, 7, 8만 정리했습니다.
| 표기 | 먼지(앞 숫자) | 물(뒤 숫자) |
|---|---|---|
| IP65 | 5: 먼지 방호, 소량 유입은 있어도 유해한 퇴적은 없음 | 5: 모든 방향의 저압 물 분사 |
| IP67 | 6: 먼지 유입 없음(완전 방진) | 7: 일시 침수, 카탈로그 기준 수심 15cm~1m에서 30분 |
| IP68 | 6: 먼지 유입 없음(완전 방진) | 8: 지속 침수, 수심과 시간은 제조사가 사양서에 지정 |
등급별로 풀면 아래와 같습니다.
IP65: 먼지 방호(소량 유입은 있어도 유해한 퇴적은 없음)와 모든 방향의 저압 물 분사
IP67: 완전 방진과 일시 침수(카탈로그 기준 수심 15cm~1m에서 30분)
IP68: 완전 방진과 지속 침수(수심과 시간은 제조사가 사양서에 지정)
같은 IP68이어도 수심과 시간은 모델마다 다릅니다. 먼지 숫자 5와 6의 차이는 먼지가 안으로 조금이라도 들어오는지에 있어, 분진이 많은 설비에서는 6을 봅니다.

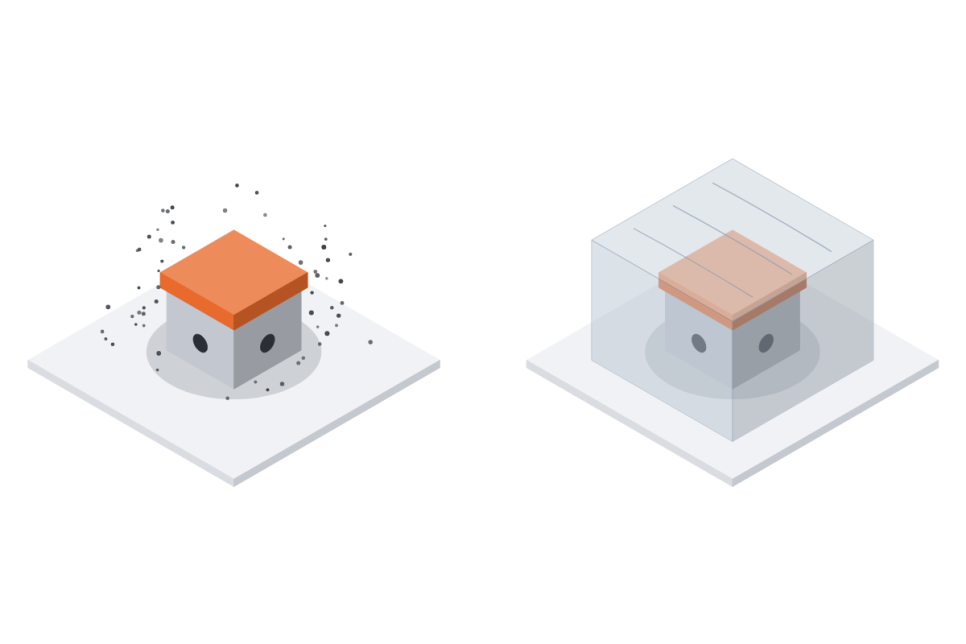

왼쪽은 먼지 알갱이가 상자 밖에만 있는 모습(앞 숫자), 오른쪽은 상자가 물속에 잠긴 모습(뒤 숫자)을 뜻하는 개념도이며 알갱이 수와 수심은 실제 값이 아닙니다
먼지는 앞 숫자, 물은 뒤 숫자
비를 맞는 옥외는 IP65 이상, 호스 세척 라인은 물 숫자 5나 6, 일시 침수 우려가 있는 피트는 IP67 이상, 상시 수몰은 IP68을 확인합니다.
식품 공장은 라인 세척이 잦아 IP65 이상을 요구하는 자료가 있으며, 세척이 호스 방식인지 고압 세척기 방식인지에 따라 확인할 숫자가 달라집니다.
| 설치 환경 | 먼저 확인할 표기 | 함께 볼 것 |
|---|---|---|
| 옥외 | IP65 이상 | 외기 온도, 내부 결로 |
| 호스 세척 | IP65 또는 IP66 | 강한 분사는 물 숫자 6 표기 |
| 일시 침수 | IP67 이상 | 침수가 이어지는 시간 |
| 상시 수몰 | IP68 | 설치 수심과 기간이 사양서 값 이내인지 |
환경별로 풀면 아래와 같습니다.
옥외: 비와 먼지가 닿는 곳이며 IP65 이상을 먼저 보고 외기 온도와 내부 결로를 함께 봅니다
호스 세척: 물 숫자가 5나 6인 표기(IP65, IP66)를 먼저 보고 강한 분사가 있으면 6이 적혔는지 봅니다
일시 침수: 물이 고이는 피트처럼 잠깐 잠기는 곳이며 IP67 이상을 보고 침수 시간을 함께 봅니다
상시 수몰: IP68을 보고 설치 수심과 침수 기간이 사양서 값 이내인지 대조합니다
밀폐된 외함도 외기 온도가 크게 바뀌면 안쪽에 물방울이 맺힐 수 있어, 옥외나 냉장 환경에서는 내장 히터 같은 옵션이 있는지 함께 봅니다.

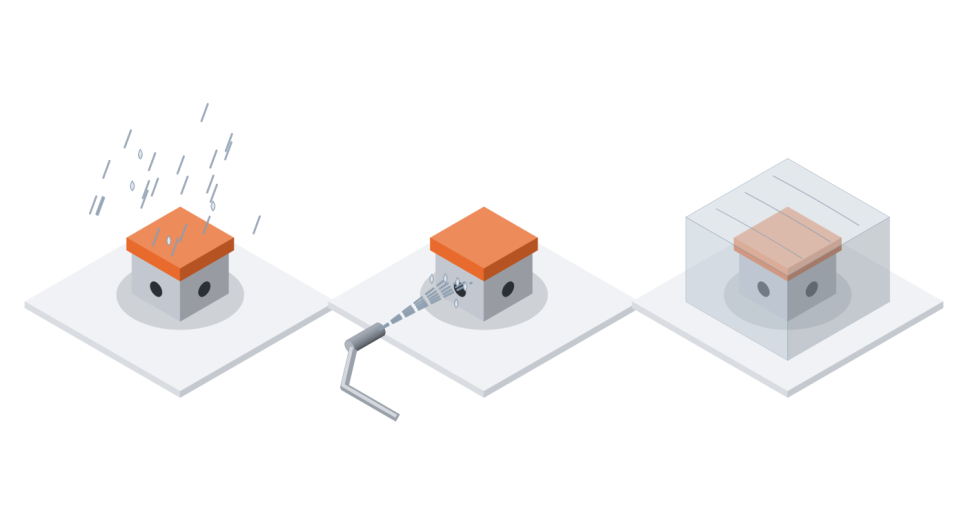

왼쪽부터 빗줄기가 닿는 옥외, 호스로 분사하는 세척, 물이 찬 피트에 잠긴 외함이며 빗줄기와 물줄기는 실제 양이나 압력을 뜻하지 않습니다
되지 않습니다. IP는 외함 안으로 물과 먼지가 들어오는 것을 막는 등급이고, 방폭은 가연성 가스나 분진이 있는 장소에서 기기가 점화원이 되지 않게 하는 별도 요건입니다.
IP68 구동기라도 방폭 표기가 없으면 위험 장소의 설치 근거가 되지 않고, 방폭 구동기라도 침수나 분사 세척이 있으면 IP 등급을 따로 확인합니다.
전동 구동기는 모터를 쓰므로 방폭 인증을 갖춘 모델이 따로 있으며, 방폭이 필요한 장소는 가스나 분진의 종류와 위험 구역 등급을 먼저 확인해야 합니다.

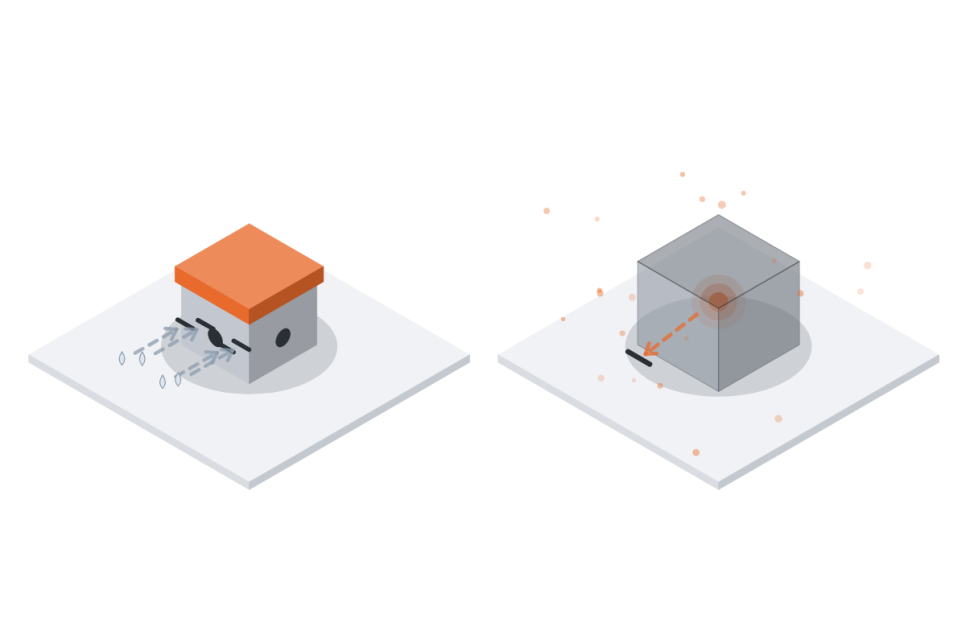

왼쪽은 물방울이 외함 벽에서 막히는 IP의 방향(밖에서 안), 오른쪽은 안쪽 불꽃이 두꺼운 벽 밖의 가스로 나가지 못하는 방폭의 방향(안에서 밖)이며 막대는 막힌 지점을 뜻합니다
물과 먼지는 IP, 폭발 위험은 방폭
밸브파크는 설치 환경과 조건을 듣고 IP54부터 IP68까지 보호 등급이 다른 전동 구동기 가운데 맞는 제품을 제안합니다.
| 침수, 다회전 | Rotork IQ3 IP66/IP68(수심 20m, 10일), 3상 전원 |
| 침수, 쿼터턴 | Rotork ROM IP68(수심 10m, 100시간), 통신 옵션 4종 |
| 일시 침수, 쿼터턴 | EBRO E50-E210 IP67, 90도 작동 6~180초 |
| 리니어 제어밸브 | HORA 전동 리니어 MC 기본 IP54, 옵션 IP65, 히터 내장 |
| 위생 라인, 볼밸브 | 쎄니타리 SVE-14 3PC 전동 볼밸브, 비례제어·방폭형 옵션 |

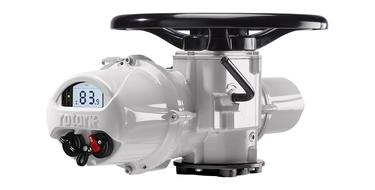

IQ3는 3상 전원에 로컬 제어와 원격 제어를 쓰는 다회전(축을 여러 바퀴 돌려 여닫는 방식) 지능형 전동 액추에이터입니다. 제품 사양에 IP66/IP68(수심 20m, 10일)이 적혀 있고, EN 15714-2와 ISA SP96.02 규격을 따릅니다.
Rotork ROM: 침수 우려가 있는 쿼터턴 구동
ROM은 90도 회전하는 밸브용 컴팩트 쿼터턴 전동 액추에이터이며, 제품 사양에 IP68(수심 10m, 100시간)이 적혀 있습니다. 통신 옵션은 Pakscan, Profibus, Modbus, Foundation Fieldbus입니다.
전원: 12/24VDC, 110·220·380·440VAC 1상·3상, 50/60Hz

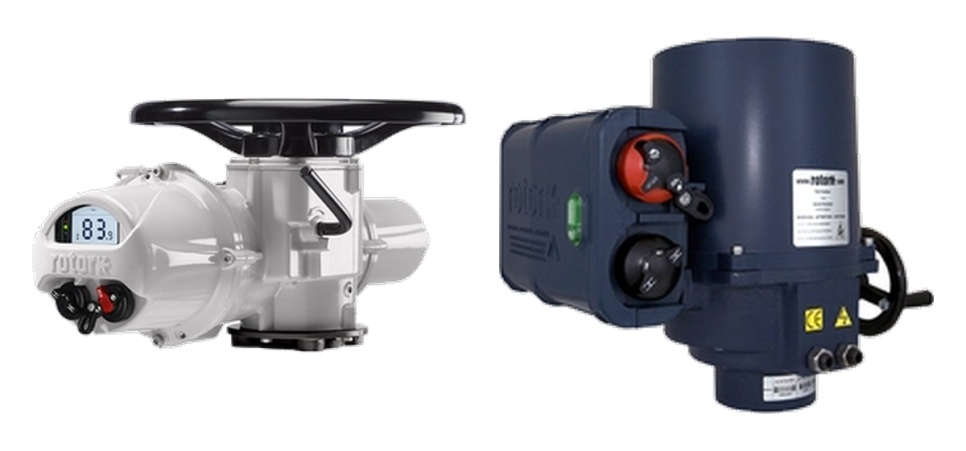

왼쪽 Rotork IQ3, 오른쪽 Rotork ROM
EBRO E50-E210: 일시 침수와 옥외 쿼터턴 구동
E50-E210은 EN ISO 5211(액추에이터 장착면 규격) 장착면을 갖춘 전동 쿼터턴 액추에이터입니다. 사양서에 IP67이 EN IEC 60529 기준으로 적혀 있습니다. 같은 EBRO의 E65-E210 모듈러 모델(공칭 토크 100~4000Nm)도 보호 등급이 IP67입니다.
작동 시간: 90도 기준 6~180초(모델별), 사용 온도 -20~+70℃
전원: 230VAC, 400VAC, 24VDC(모델별), 비상 수동 조작용 핸드휠
HORA 전동 리니어 MC 시리즈: 리니어 제어밸브 구동
밸브파크는 독일 HORA의 공식 대리점이며 HORA 제품의 사양 선정 상담과 견적을 맡습니다. MC 시리즈는 구동력 4~15kN의 마이크로컨트롤러 제어 리니어 액추에이터로, 사양서에 보호 등급이 기본 IP54, 옵션 IP65로 적혀 있습니다.
IP54는 먼지 방호에 모든 방향의 물 튀김까지를 뜻하므로, 호스 분사 세척이 있는 라인이라면 옵션 IP65 사양인지 확인합니다.
구동력: MC403 4kN, MC503 5kN, MC1003 10kN, MC1503 15kN
주위 온도: -10~+60℃(MC1503은 +50℃까지)
내장: 자동 제어 히터, 동결 방지용 안전 위치 신호

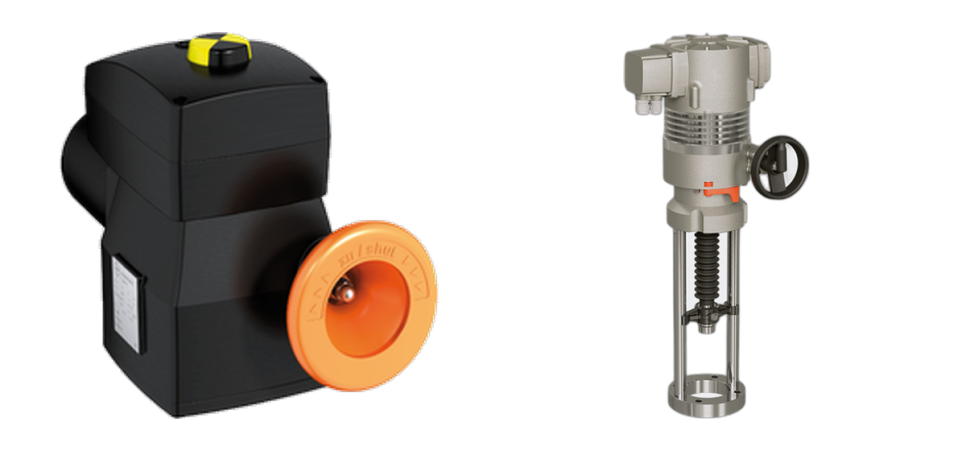

왼쪽 EBRO E50-E210, 오른쪽 HORA 전동 리니어 액추에이터(MC 시리즈)
쎄니타리 SVE-14: 식품·위생 라인 전동 볼밸브
SVE-14는 SUS316 정밀 주조 본체의 3PC 볼밸브에 전동 액추에이터를 결합한 쎄니타리 전동 볼밸브입니다. 식음료, 의약, 바이오, 화학, 2차전지 공정의 원격 제어와 시퀀스 제어 라인에 쓰이며, 보호 등급은 적용하는 액추에이터 사양에 따라 확인합니다.
본체: SUS316 정밀 주조, 3PC 구조, ISO 5211 직결 패드
옵션: 4~20mA 비례제어 사양, 방폭형 액추에이터 사양, 소구경 약 1초 고속 개폐 사양

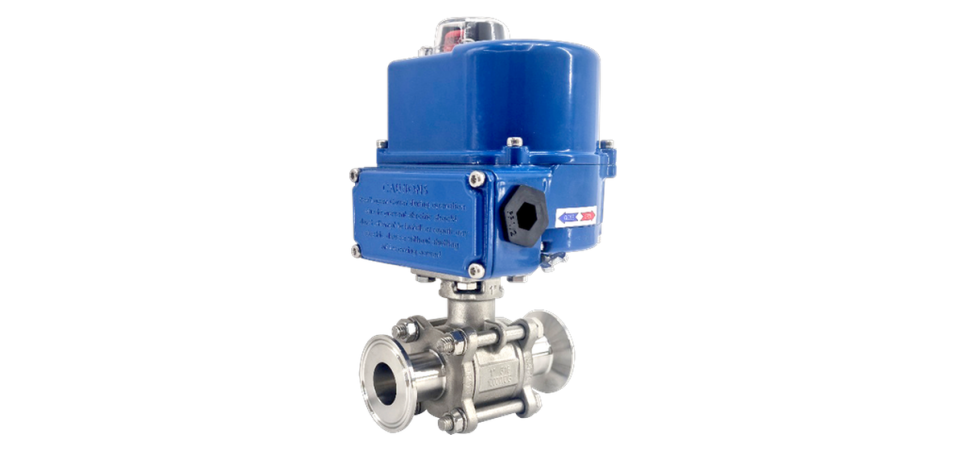

쎄니타리 SVE-14 3PC 전동 볼밸브
Q. IP67이면 고압 세척을 해도 되나요?
IP67만으로는 판단할 수 없습니다. 7은 일시 침수 등급이고 분사(5, 6)나 고압·고온 물 분사(9)는 별도 숫자라, 사양서에 해당 숫자가 적혀 있어야 분사 세척의 근거가 됩니다. 식품 공장의 고압 세척은 25~100bar에 이르는 경우가 있어 세척 압력과 온도를 먼저 확인합니다.
Q. IP68이면 얼마나 깊이, 얼마나 오래 담가도 되나요?
수심과 시간이 모델의 사양서 값 이내여야 하며, 설치 수심과 침수가 이어질 기간을 그 값과 대조합니다.
Q. 사양서에 IP66/IP68처럼 두 등급이 적힌 것은 무슨 뜻인가요?
물에 대한 숫자를 둘 다 적은 표기로, 6은 강한 분사를, 8은 지속 침수를 각각 충족한다는 뜻입니다. 분사 세척과 침수가 함께 있는 환경에서 찾는 표기입니다.
아래 정보를 알려 주시면 설치 환경에 맞는 보호 등급을 확인하고 전동 구동기를 제안하는 검토를 시작할 수 있습니다.
1️⃣ 설치 환경: 옥내 또는 옥외, 세척 방식(호스, 고압), 침수 가능성(수심과 기간)
2️⃣ 밸브 종류와 구경, 필요 토크
3️⃣ 전원 전압
4️⃣ 제어 방식: ON/OFF 또는 비례
5️⃣ 수량
사양표나 세부 자료가 필요한 경우 문의해 주시기 바랍니다.
