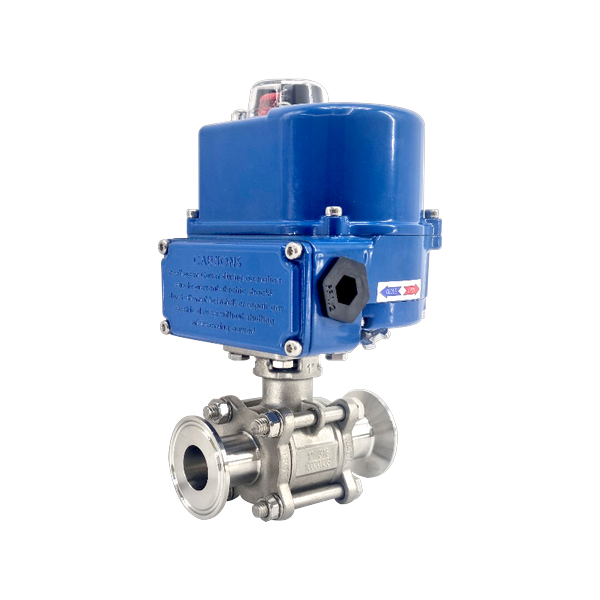

쎄니타리 3PC 전동 볼밸브 (SUS316)

Sanitary 3PC Electric Ball Valve (SUS316)

모델명: SVE-14

SVE-14는 SUS316 정밀 주조 본체에 3PC 구조와 전동 액추에이터를 결합한 쎄니타리 볼밸브입니다. 3A 위생 표준의 설계 원칙을 참고하고 CLEAN AND OIL FREE 처리를 기본 적용하여, 의약·바이오·화학·식음료·2차전지 공정의 원격 제어 및 시퀀스 제어 라인에 사용됩니다.

특징

쎄니타리 3PC 전동 볼밸브 (SUS316) SVE-14

사양

전원110/220VAC 1PH, 24VDC (DE-002~DE-010); 110/220VAC 1PH, 380/440VAC 3PH, 24VDC (DE-016~DE-028); 옵션: 비례제어기 4~20mA, 0~10VDC

자주 묻는 질문

3PC 구조가 위생 라인에 주는 이점은 무엇인가요?
3PC 구조는 중앙 본체와 양쪽 페룰 캡을 분리할 수 있는 구조로, 배관을 해체하지 않고 시트·볼·씰을 정비할 수 있습니다. CIP/SIP 사이클이 빈번한 위생 라인에서 정비 주기를 짧게 가져갈 수 있게 하며, 시트 누설이 확인될 경우 본체 교체 없이 해당 부품만 빠르게 교체할 수 있어 라인 다운타임을 줄이는 데 기여합니다.
전동 액추에이터에는 어떤 옵션을 선택할 수 있나요?
기본 사양 외에도 용도별로 여러 옵션이 제공됩니다. 첫째, 소구경 밸브에는 약 1초 수준의 고속 개폐 사양이 준비되어 있어 빠른 ON/OFF 반복이 필요한 배치·시퀀스 제어 라인에 적합합니다. 둘째, 연속 유량 제어가 필요한 구간에는 4~20mA 입력 신호로 개도를 제어하는 비례제어 사양을 선택할 수 있습니다. 셋째, 가연성 용제·인화성 액체를 취급하는 위험 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다. 제어 방식·응답 속도·위험 등급 요구를 알려주시면 적정 옵션을 함께 제안드립니다.
3A 설계 원칙의 적용 수준은 어떻게 되나요?
SVE-14는 3A 위생 표준에서 요구하는 표면 마감, 데드 스페이스 최소화, 세정 가능성 등의 원칙을 반영하여 제작되었습니다. 프로젝트에 공식 인증서 발급이 필요한 경우 사전에 알려주시면 발행 가능 여부를 안내드립니다.
전원 공급이 끊겼을 때 밸브 상태는 어떻게 되나요?
표준 전동 액추에이터는 전원 차단 시 현재 위치를 유지합니다. 전원 상실 시 자동으로 개방 또는 차단되도록 하려면 배터리 백업 또는 스프링 리턴 기능을 포함한 액추에이터 사양이 필요하므로, Fail-safe 요구 사항을 알려주시면 해당 옵션 적용 가능 여부를 안내드립니다.
