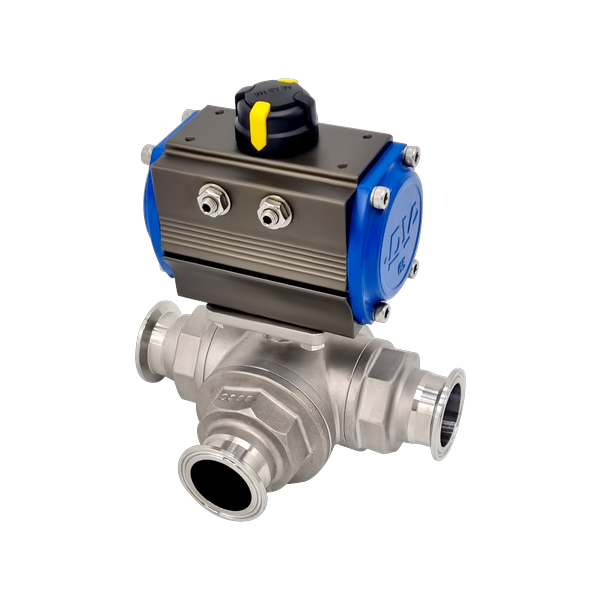

쎄니타리 3WAY 공압 볼밸브 (SUS316, 더블액팅)
Sanitary 3WAY Pneumatic Ball Valve (SUS316, Double Acting)
모델명: PSVP-03
PSVP-03는 SUS316 본체에 3WAY 볼과 공압 더블액팅 액추에이터를 결합한 쎄니타리 볼밸브입니다. 3A 위생 표준 설계 원칙과 CLEAN AND OIL FREE 처리를 기본 적용하고 ISO5211 직결 마운팅 패드를 갖추어, 의약·바이오·화학·식음료·2차전지 공정의 3방향 자동 유로 전환 라인에 사용됩니다.
특징
- 3A 국제표준 인증 취득
- 국내산 고품질 스테인리스 316
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 내부 유분 제거 (CLEAN AND OIL FREE)
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 3WAY 볼밸브의 L포트와 T포트는 어떻게 구분해 사용하나요?
- L포트는 두 포트 중 하나만 연결되는 구조로, 두 공급원 중 하나를 선택하거나 한 출구로 공급하는 단순 전환 용도에 적합합니다. T포트는 세 포트를 동시에 연결할 수 있는 구조로, 분기와 합류가 동시에 필요한 매니폴드에 사용됩니다. 공정 시퀀스가 단순 전환이면 L포트, 동시 다경로 제어가 필요하면 T포트를 선택하시는 것이 일반적입니다.
- 더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?
- 더블액팅은 개폐 양방향 모두 공압으로 구동하여 토크 마진이 크고 동작 속도가 빠르기 때문에, 반복 사이클이 많은 배치 공정이나 고속 전환 라인에 적합합니다. 싱글액팅(스프링 리턴)은 공압 상실 시 자동 복귀하는 Fail-safe 구성이 필요할 때 선택합니다. 고속 반복 제어가 우선이면 더블액팅, 안전 차단이 우선이면 싱글액팅을 선택하시는 것이 일반적입니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스(개폐 상태 피드백), 솔레노이드 밸브(원격 시퀀스 제어), 에어 필터 레귤레이터(공급 공기 정화·압력 안정화)가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
- 3A 설계 원칙의 적용 수준은 어떻게 되나요?
- PSVP-03는 3A 위생 표준에서 요구하는 표면 마감, 데드 스페이스 최소화, 세정 가능성 원칙을 반영하여 제작되었습니다. 프로젝트에 공식 인증서 발급이 필요한 경우 사전에 알려주시면 발행 가능 여부를 안내드립니다.
