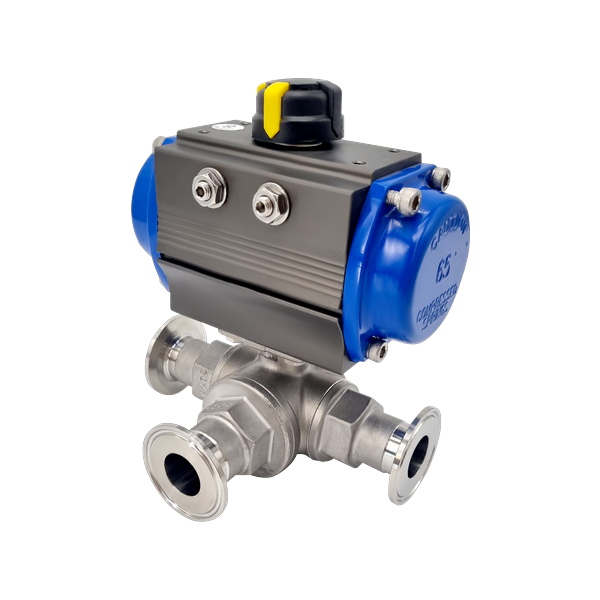

쎄니타리 3WAY 공압 볼밸브 (SUS316, 싱글액팅)
Sanitary 3WAY Pneumatic Ball Valve (SUS316, Single Acting)
모델명: PSVP-04
PSVP-04는 SUS316 본체에 3WAY 볼과 공압 싱글액팅 액추에이터를 결합한 쎄니타리 볼밸브입니다. 3A 위생 표준 설계 원칙과 CLEAN AND OIL FREE 처리, ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 의약·바이오·화학·식음료·2차전지 공정의 3방향 Fail-safe 자동 전환 라인에 사용됩니다.
특징
- 3A 국제표준 인증 취득
- 대만산 고품질 스테인리스 316
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 내부 유분기 제거(CLEAN AND OIL FREE)
- 국내 최초 IS05211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 3WAY 볼밸브의 L포트와 T포트는 어떻게 구분해 사용하나요?
- L포트는 두 포트 중 하나만 연결되는 구조로 단순 전환 용도에 적합하고, T포트는 세 포트를 동시에 연결할 수 있는 구조로 분기·합류가 동시에 필요한 매니폴드에 사용됩니다.
- 싱글액팅과 더블액팅 중 어떻게 선택해야 하나요?
- 싱글액팅(스프링 리턴)은 공압 상실 시 Fail Close 또는 Fail Open으로 자동 복귀하기 때문에 안전 차단이 중요한 위생 라인에 적합합니다. 더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고빈도 반복 제어에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다.
- Fail Close와 Fail Open은 어떻게 결정하나요?
- 인화성 용제·가연성 가스 공급 라인은 공압 상실 시 자동 차단되어야 하므로 Fail Close를, 냉각수·세정수처럼 공급이 유지되어야 하는 라인은 Fail Open을 선택합니다. 공정 안전 요구를 알려주시면 스프링 방향을 해당 사양으로 준비해 드립니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
