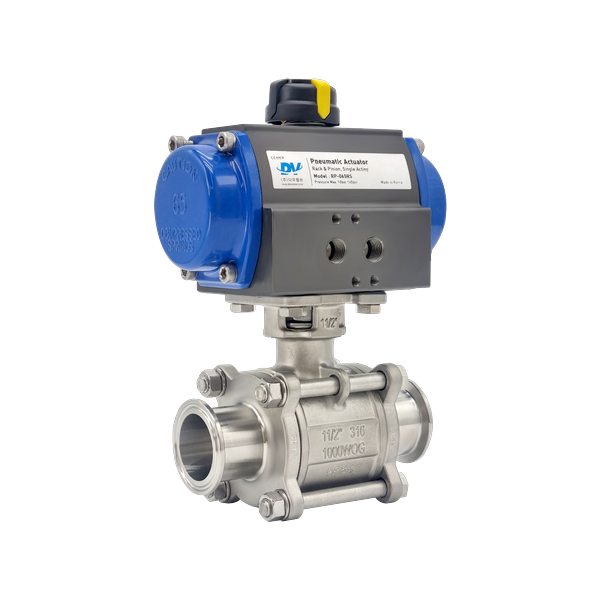

쎄니타리 3PC 공압 볼밸브 (SUS316, 싱글액팅)
Sanitary 3pc Pneumatic Ball Valve (SUS316, Single Acting)
모델명: PSVP-02
PSVP-02는 SUS316 본체에 3PC 구조와 공압 싱글액팅 액추에이터를 결합한 쎄니타리 볼밸브입니다. 3A 위생 표준 설계 원칙을 참고하고 CLEAN AND OIL FREE 처리를 기본 적용하여, 의약·바이오·화학·식음료·2차전지 공정의 자동 차단 및 Fail-safe 라인에 사용됩니다.
특징
- 3A 국제표준인증 취득
- 3PC 구조로 설치 및 유지보수에 용이
- 대만산 고품질 스테인리스 316
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 내부 유분기 제거 (CLEAN AND OIL FREE)
- 국내 최초 ISO6211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 싱글액팅과 더블액팅 중 어떻게 선택해야 하나요?
- 싱글액팅(스프링 리턴)은 공압 상실 시 스프링 힘으로 자동 복귀하기 때문에 Fail Close 또는 Fail Open이 요구되는 안전 차단 라인에 적합합니다. 더블액팅은 개폐 양방향 모두 공압으로 구동하여 토크 마진이 크고 동작 속도가 빠른 반면, 공압 상실 시 위치 유지가 불확실합니다. 인화성 가스·유기용제·비상 차단이 중요한 라인은 싱글액팅, 일반 제어용이면 더블액팅을 선택하시는 것이 일반적입니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- PSVP-02는 현장 요구에 따라 여러 액세서리를 조합해 일체 패키지로 공급이 가능합니다. 대표적으로 개폐 상태를 DCS·PLC로 피드백하기 위한 리미트 스위치 박스, 원격 시퀀스 제어를 위한 솔레노이드 밸브, 공급 공기의 입자·수분 제거 및 압력 안정화를 위한 에어 필터 레귤레이터가 있습니다. 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
- Fail Close와 Fail Open은 어떻게 선택하나요?
- 안전 차단의 방향은 공정 위험 분석(HAZOP)의 결과에 따라 결정됩니다. 일반적으로 가연성·유해 물질 공급 라인은 공압 상실 시 자동 차단이 되어야 하므로 Fail Close를, 냉각수·세정수처럼 상실 시 오히려 공급이 유지되어야 하는 라인은 Fail Open을 선택합니다. 공정의 안전 요구를 알려주시면 스프링 방향을 해당 사양에 맞춰 준비해 드립니다.
- 3A 설계 원칙의 적용 수준은 어떻게 되나요?
- PSVP-02는 3A 위생 표준에서 요구하는 표면 마감, 데드 스페이스 최소화, 세정 가능성 원칙을 반영하여 제작되었습니다. 프로젝트에 공식 인증서 발급이 필요한 경우 사전에 알려주시면 발행 가능 여부를 안내드립니다.
