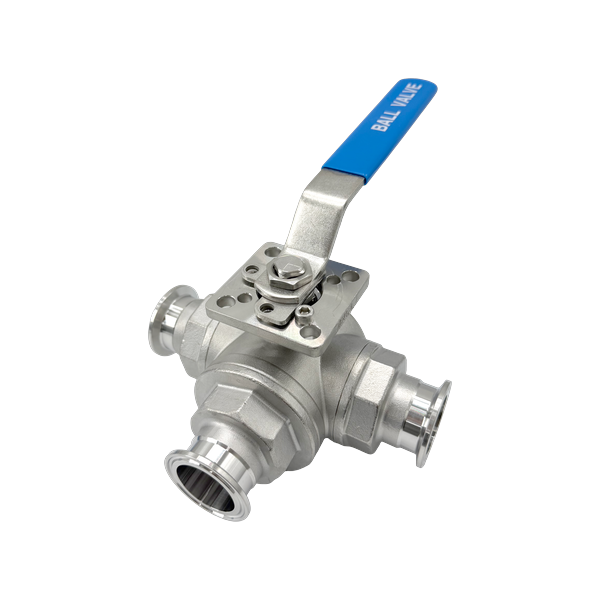

쎄니타리 3WAY 볼밸브 (SUS316, 수동/베어)
Sanitary 3WAY Ball Valve (SUS316, Manual/Bare)
모델명: PSV-02
PSV-02는 SUS316 본체에 3WAY 볼과 베어(Bare) 샤프트 사양을 적용한 쎄니타리 볼밸브입니다. L·T 두 가지 포트 구성과 여러 회전각 배열을 지원하며, 3A 위생 표준 설계 원칙과 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 의약·바이오·화학·식음료·2차전지 공정의 3방향 유로 전환 라인에 사용됩니다.
특징
- 3A 국제표준인증 취득
- 대만산 고품질 스테인리스 316
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 내부 유분기 제거(CLEAN AND OIL FREE)
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
사양
| End Connection | Ferrule |
| Material | SS316 |
| Ball/Disc Material | SS316 |
| Seat Material | TFM-1600 |
| Operation | Lever, Bare |
| Origin | 대만 |
| Size | 0.5S, 0.75S, 1.0S, 1.5S, 2.0S |
자주 묻는 질문
- L포트와 T포트는 어떻게 구분해 사용하나요?
- L포트는 두 포트 중 하나만 연결되는 구조로 단순 전환 용도에, T포트는 세 포트를 동시에 연결할 수 있는 구조로 분기·합류가 동시에 필요한 매니폴드에 사용됩니다.
- 베어 샤프트 사양은 어떻게 운용하나요?

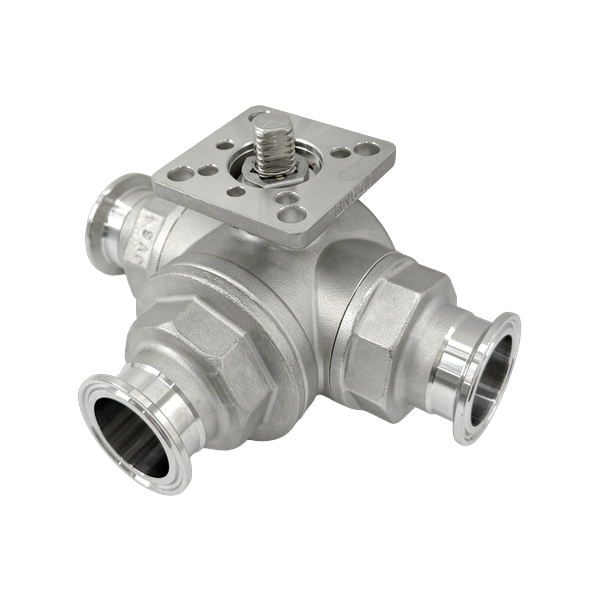

- 베어 샤프트는 핸들이나 액추에이터 없이 스템만 노출된 상태로 공급되어, 현장에서 필요한 구동 방식을 결정한 뒤 수동 핸들 또는 공압·전동 액추에이터를 결합하는 구성입니다. ISO5211 직결 마운팅 패드 덕분에 본체 교체 없이 상부 구동부만 변경할 수 있어 단계적 자동화에 적합합니다.
- 3A 설계 원칙의 적용 수준은 어떻게 되나요?
- PSV-02는 3A 위생 표준에서 요구하는 표면 마감, 데드 스페이스 최소화, 세정 가능성 원칙을 반영하여 제작되었습니다. 프로젝트에 공식 인증서 발급이 필요한 경우 사전에 알려주시면 발행 가능 여부를 안내드립니다.
- 사이즈 범위는 어떻게 되나요?
- 1/2S부터 2S까지 다양한 트라이 클램프 사이즈 범위를 지원하며, 사용 중인 라인 사이즈와 연결 규격을 알려주시면 적합한 사양으로 준비해 드립니다.
