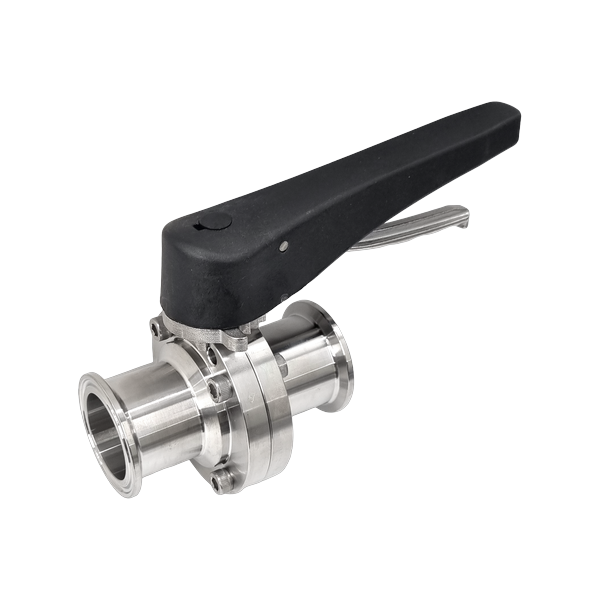

쎄니타리 버터플라이밸브 (SUS316, 수동/베어)
Sanitary Butterfly Valve (SUS316, Manual/Bare)
모델명: PSV-04
PSV-04는 SUS316 본체와 실리콘 시트를 적용한 쎄니타리 버터플라이 밸브입니다. 3A 위생 표준의 설계 원칙을 참고하여 제작되었으며, CLEAN AND OIL FREE 처리와 ISO5211 직결 마운팅 패드가 기본 적용되어 의약·바이오·화학·식음료·2차전지 공정의 위생 차단 및 분기 용도로 사용됩니다.
특징
- 대만산 고품질 스테인리스 316
- 3A 국제표준 인증 취득
- 내부 유분기 제거 (CLEAN AND OIL FREE)

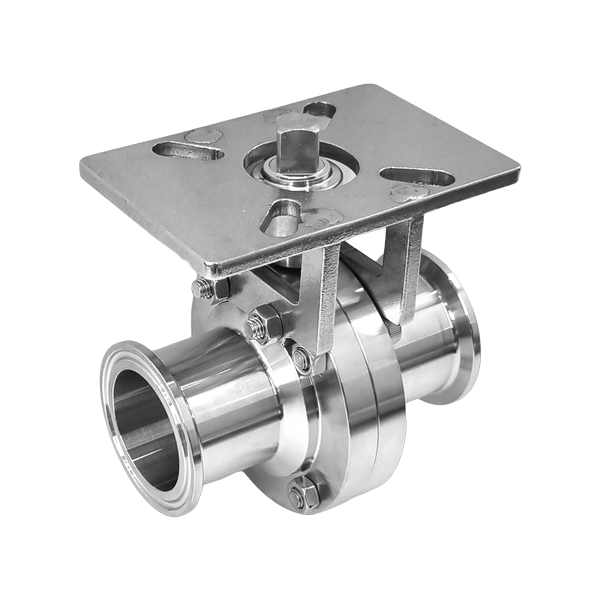

- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- PSV-04의 표준 시트 재질은 무엇인가요?
- PSV-04의 표준 시트 재질은 실리콘입니다. 실리콘 시트는 광범위한 온도 범위에서의 회복 탄성과 반복 CIP/SIP 내구성, 그리고 식품·위생 라인 적합성을 고려하여 채택되었습니다. 공정 특성상 다른 시트 재질 검토가 필요한 경우(예: 특정 유기용제 또는 강알칼리 환경)에는 사용 조건을 알려주시면 적합 여부를 함께 검토해 드립니다.
- 3A 인증의 의미와 본 제품의 적용 수준은 어떻게 되나요?
- 3A는 식품·유제품 가공 장비의 위생 표준으로, 표면 마감, 데드 스페이스 최소화, 세정 가능성 등을 평가 기준으로 삼습니다. PSV-04는 해당 표준에서 요구하는 설계 원칙을 참고하여 제작되었으며, 프로젝트에 공식 인증서 발급이 필요한 경우 사전에 알려주시면 발행 가능 여부를 안내드립니다.
- 디스크 개도와 유량은 어떤 관계를 갖나요?
- 버터플라이 밸브는 디스크 회전각과 유량이 비선형 관계이며, 약 30~70도 구간이 실질적인 유량 조절 영역입니다. 70도 이상에서는 개도 변화 대비 유량 변화가 작아 정밀 유량 제어에는 적합하지 않으므로, 정밀 제어가 필요한 구간에는 글로브 컨트롤 밸브를 적용하시고 PSV-04는 ON/OFF 또는 단순 분기 용도로 사용하시는 것이 일반적입니다.
- CIP/SIP 운전 시 주의할 점이 있나요?
- SIP 사이클이 빈번한 라인에서는 시트 압축 상태가 성능 유지의 주요 요소입니다. SIP 직후 디스크를 한두 번 회전시켜 시트 복원을 돕는 운전 절차를 적용하시면 누설 위험을 줄이는 데 도움이 되며, 정기 점검 시 시트 표면과 디스크 결합부 상태를 함께 확인하시기 바랍니다.
