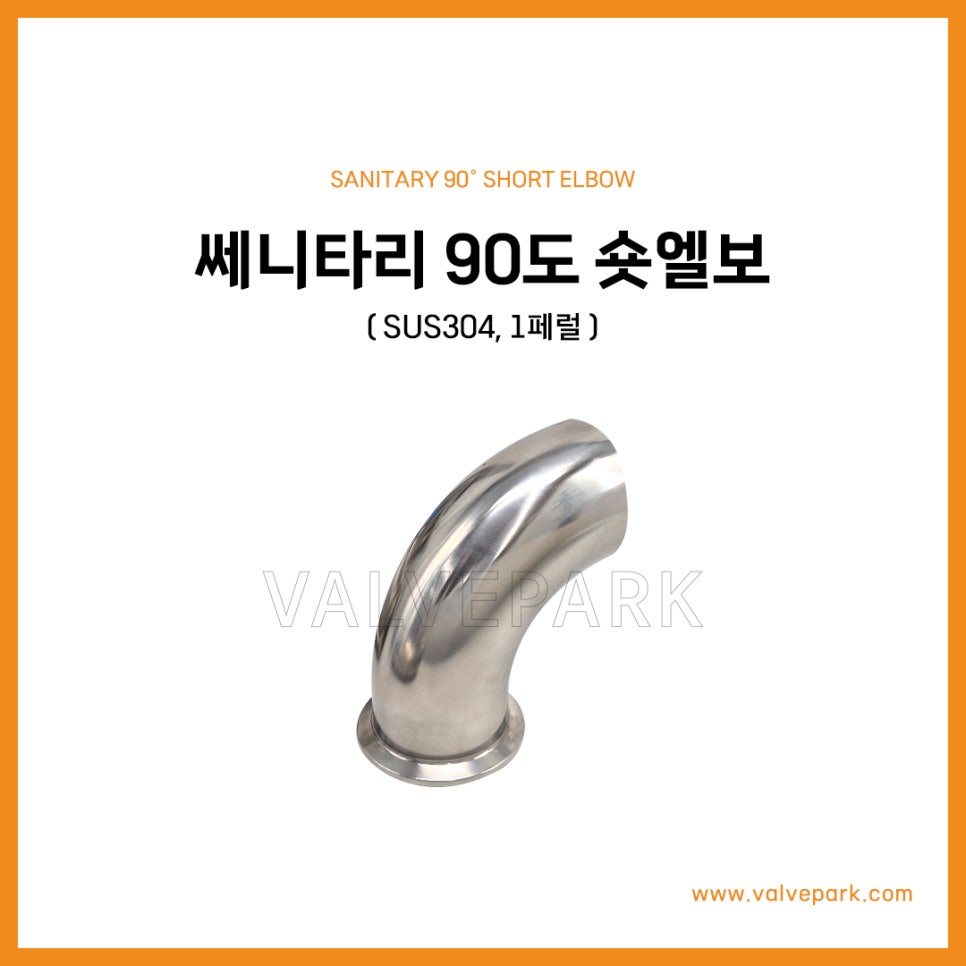

쎄니타리 90도 숏엘보 (SUS304, 1페럴)

​

안녕하세요. 밸브파크 입니다.

쎄니타리 배관을 처음 접하시는 분들이라면 엘보(Elbow)라는 용어부터 조금 낯설게 느껴질 수 있습니다.

엘보는 쉽게 말해 배관의 방향을 바꿔주는 연결 부품입니다.

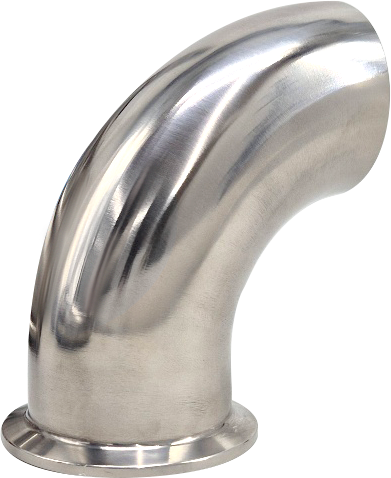

그중 쎄니타리 90도 숏엘보 SUS304 1페럴은 배관의 진행 방향을 90도로 변경하면서

한쪽은 용접 방식으로 연결하고 다른 한쪽은 트라이 클램프로 연결할 수 있도록 구성된 제품입니다.

식음료, 의약 바이오, 화학, 2차전지 등 다양한 공정의 위생 배관에서 방향 전환이 필요한 부분에 활용됩니다.

이번 글에서 쎄니타리 90도 숏엘보 SUS304 1페럴이 어떤 제품인지

숏 타입과 1페럴 구조는 무엇을 의미하는지 이해하기 쉽게 살펴보겠습니다.

​

쎄니타리 90도 숏엘보란?

​

먼저 제품명을 하나씩 나누어 보면 이해하기 쉽습니다.

​

쎄니타리(Sanitary)는 위생적인 배관 환경을 위한 제품이라는 의미이고 90도 엘보는 배관의 방향을 90도로 전환하는 부품을 뜻합니다.

여기에 숏(Short)은 엘보의 곡률 반경이 작은 타입을 의미하며 1페럴은 한쪽 끝에 페럴(Ferrule)이 가공된 구조를 말합니다.

배관을 설치하다 보면 모든 배관을 직선으로 연결할 수는 없습니다.

​

탱크나 장비의 위치에 따라 배관을 옆으로 꺾거나 아래/위 방향으로 변경해야 하는 경우가 발생하는데

이때 사용하는 대표적은 부품이 바로 엘보입니다.

​

​

90도 엘보는 어떤 역할을 할까요?

​

엘보의 가장 기본적인 역할은 배관의 방향 전환입니다.

예를 들어 배관이 앞으로 직선으로 연결되어 있다가 옆쪽으로 방향을 바꿔야 한다면 직선 배관만으로는 원하는 형태를 만들기 어렵습니다.

​

이때 90도 엘보를 사용하면 배관의 흐름을 자연스럽게 90도 방향으로 변경할 수 있습니다.

특히 쎄니타리 배관에서는 단순히 방향만 바꾸는 것이 아니라 위생적인 배관 구성과 유지보수의 편의성까지 고려해야 합니다.

따라서 배관의 사용 환경과 연결 방식에 맞는 엘보를 선택하는 것이 중요합니다.

​

'숏 타입'은 무엇이 다른가요?

쎄니타리 엘보는 크게 숏 타입과 롱 타입으로 구분할 수 있습니다.

숏 타입은 말 그대로 곡률 반경이 작은 엘보입니다.

곡률 반경이 작기 때문에 배관의 방향을 비교적 짧은 공간에서 전환할 수 있다는 장점이 있습니다.

​

숏 타입의 특징

✔ 설치 공간을 절약할 수 있음

✔ 좁은 공간의 배관 구성에 적합

✔ 컴팩트한 배관 레이아웃 구성에 유리

✔ 곡률 반경이 작은 구조

​

다만 숏 타입은 곡률이 급하기 때문에 유동 저항이 상대적으로 높고 CIP 세정 과정에서 부분적으로 와류가 발생하기 쉬운 편입니다.

반면 롱 타입은 곡률 반경이 커서 유체의 흐름을 보다 완만하고 세정 효율이 좋지만 그만큼 더 넓은 설치 공간을 필요로 합니다.

따라서 제품을 선택할 때는 단순히 어느 타입이 더 좋은지를 판단하기보다

설치 공간과 유동 및 세정 효율 중 어떤 요소가 더 중요한지를 고려하는 것이 좋습니다.

​

​

1페럴이란 무엇인가요?

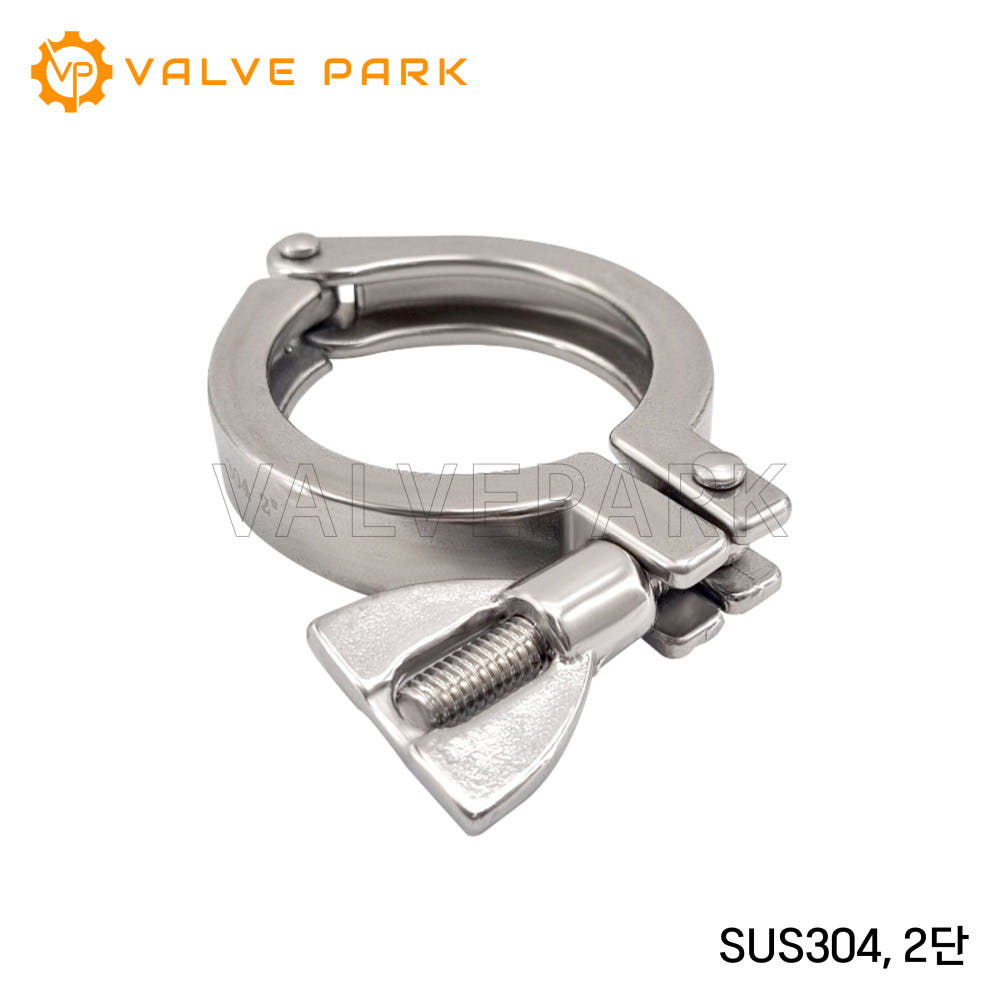

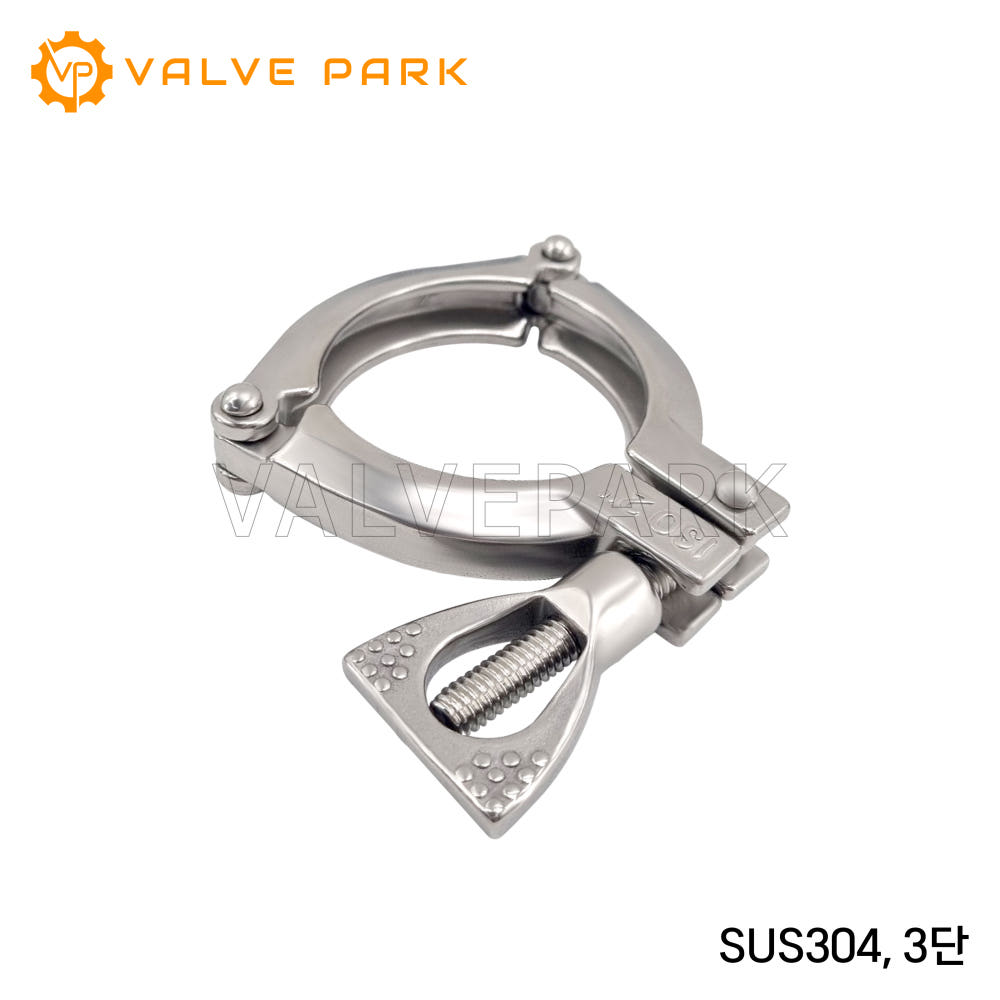

페럴른 트라이 클램프 방식의 배관 연결에 사용되는 부분입니다.

여기서 쎄니타리 90도 숏엘보 (SUS304, 1페럴)는 1페럴 구조로 되어 있어 한쪽 끝에는 페럴이 가공 되어 있습니다.

​

따라서 한쪽은 트라이 클램프를 이용해 연결하고 반대쪽은 용접으로 연결하는 혼합 연결 구성에 사용할 수 있습니다.

​

한쪽 = 착탈식 연결

반대쪽 = 고정식 용접 연결

​

이러한 구조 덕분에 기존의 용접 배관 라인과 트라이 클램프 방식으로 연결되는 설비 사이의 접점에서 활용하기 좋습니다.

​

​

1페럴과 2페럴의 차이
